Siemens Surpresso TK68001 - S60 - Meldung "Schalen fehlen"

Mowo · 27. Dezember 2013, 18:10

na ja hätte ja trotzdem sein können. Braucht nur ein anderes Frontteildran mit anderer Nr. zu sein.

ist vielleicht schon mal rumgebastelt worden.

ich würde auf jeden Fall mal hintenan den Kontakten nachschauen.

Mowo

Mario · 27. Dezember 2013, 18:12

Foto findest Du Seite 3 Nr. 57.
Wir schaffen von der länge bestimmt noch den X7-Pauel-Thread

Und Mowo macht die 1000 voll.

Mowo · 27. Dezember 2013, 18:14

meinst Du jetzt die Kabel von dem angesprochenem Abfragemikroschalter?

Mario · 27. Dezember 2013, 18:18

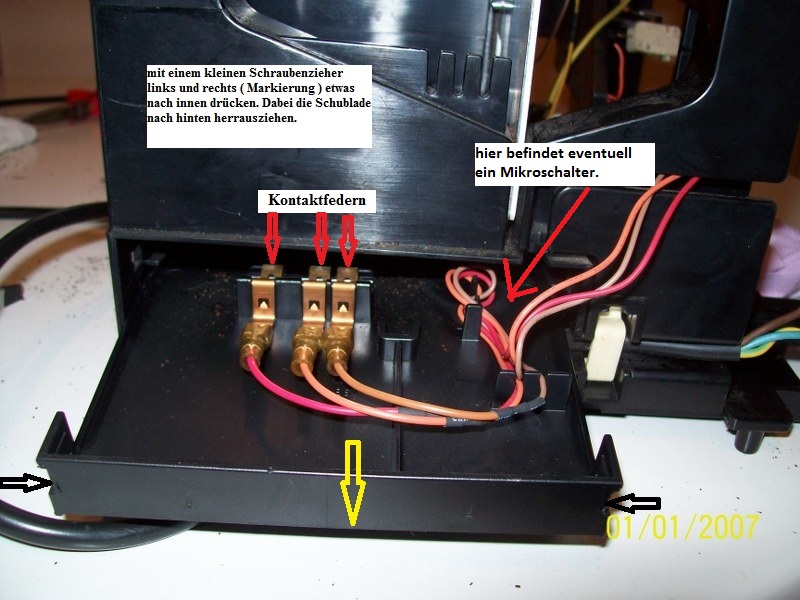

nee, vom Türkontaktbrühgruppeichbinnichtdrinnschalter. Aber mps kann ja mal ein Foto von den Schalenkontakten auf der Maschinenrückseite machen. Dann sehen wir ob ein Schalter vorhanden ist. Ändert aber nix dat dat dingen nicht rein will.

Mowo · 27. Dezember 2013, 18:22

Das stimmt allerdings,

mps1970 · 27. Dezember 2013, 18:39

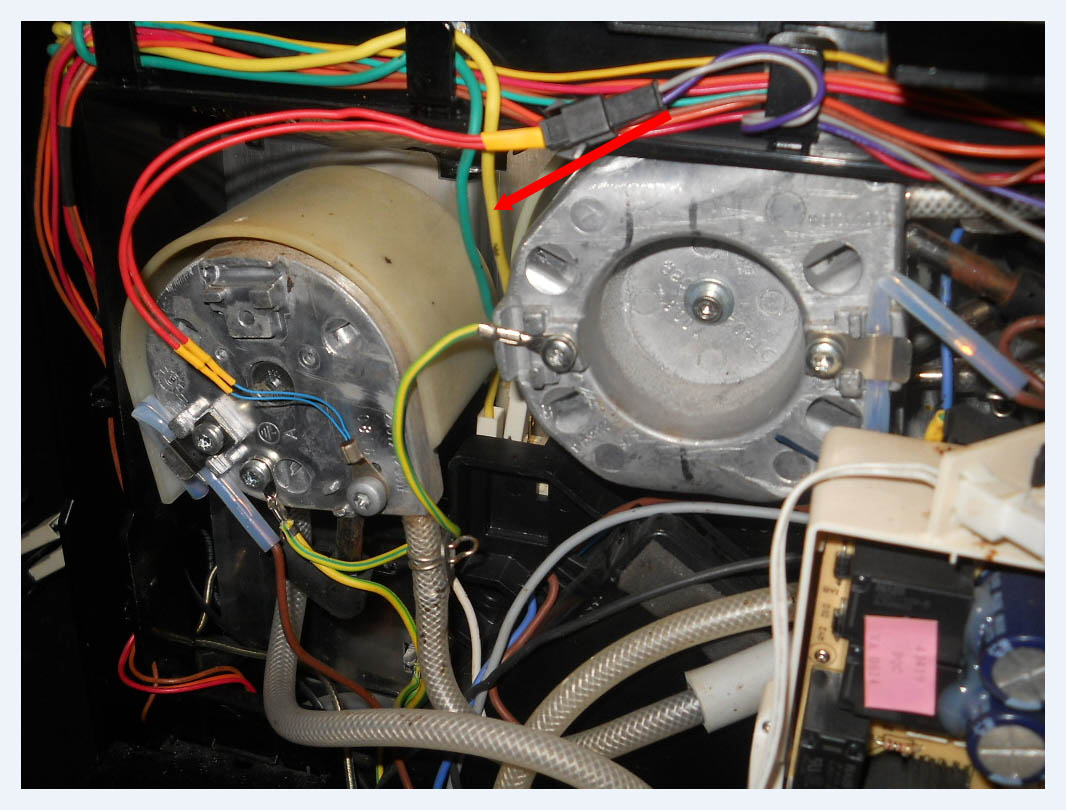

sind es die beiden kabel aus dem foto? oder muss ich irgendwas aufschrauben?

Mowo · 27. Dezember 2013, 19:38

Hallo m,

ja das sind die beiden Kabel. Hast Du diese abgezogen gehabt und wieder draufgesteckt?

Es sieht nämlich so aus ( vielleicht täusche ich mich auch ) als wenn die beiden Kabel nicht an den richtigen Steckern angeschlossen sind.

An dem Mikroschalter befinden sich nämlich 3 Kontaktstecker und davon werden ja nur 2 bestückt. Und zwar die beiden hinteren Kontaktstecker wie ich es Dir auf dem Bild oben gezeigt habe. Die beiden Kabel selbst hast Du, ( glaube ich zu sehen ) auch vertauscht.

Also dickes gelbes Kabel in die Mitte,

das andere Kabel links daneben,

Rechts der Kontakt bleibt frei.

Mowo

Mowo · 27. Dezember 2013, 19:48

Hallo m,

hast Du jetzt mal hinten an den Kontakten nachgeschaut, ob dort auch ein Mikroschalter ist?

Mowo

mps1970 · 27. Dezember 2013, 20:01

ne hab sie nicht abgezogen. sind auch so verteilt wie Du es beschrieben hast.

werde sie jetzt mal abziehen und miteinander

Mowo · 27. Dezember 2013, 20:02

Hallo m,

Mario schrieb:

Aber mps kann ja mal ein Foto von den Schalenkontakten auf der Maschinenrückseite machen. Dann sehen wir ob ein Schalter vorhanden ist

Mario meint Du sollst ein Bild von Deiner Maschine hier von machen, ob sich dort ein Mikroschalter befindet.

Mowo

Mario · 27. Dezember 2013, 20:16

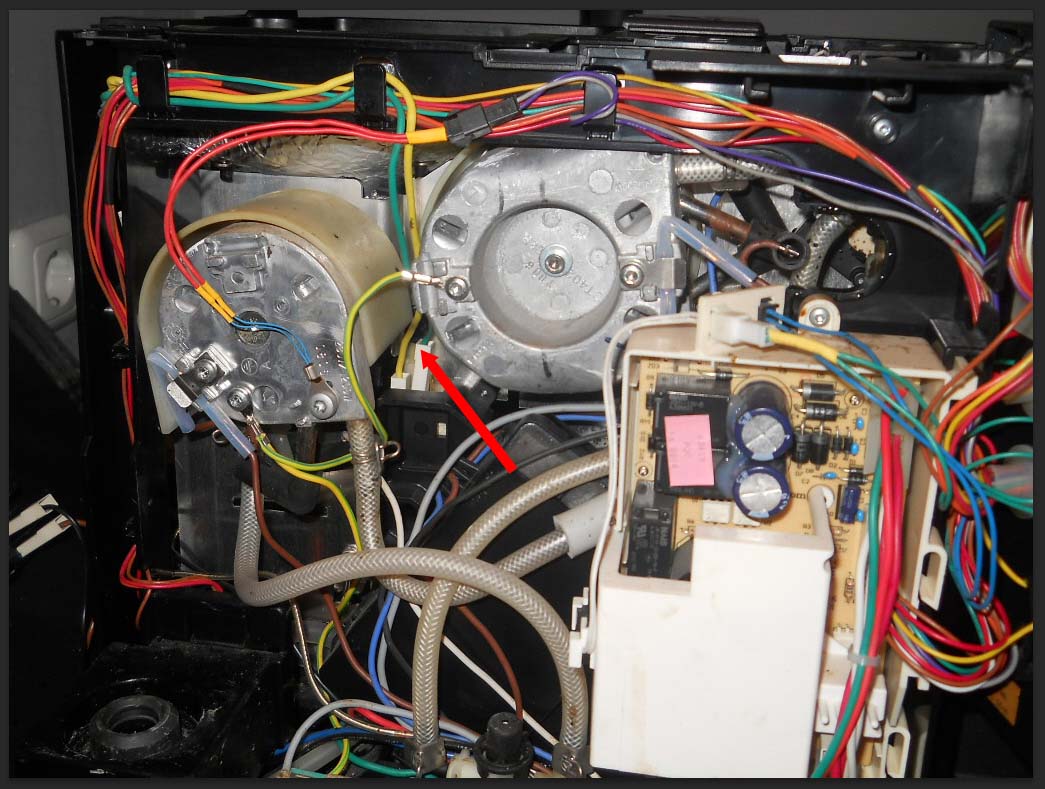

So wie ich die Bilder der Kabel an dem Mikroschalter sehe, ist der Schalter richtig angeschlossen. Sieht man gut auf dem linken Foto. Dort ist rechts noch eine Kontaktzunge Frei.

Mowo · 27. Dezember 2013, 20:19

Hallo m,

also Du siehst ja selbst es kommen viele Möglichkeiten in Betracht.

Was auch wiederum sein kann. Als Du die BG schwerstens entfernt hast, sich der weise Aretiertstift/Schraube von der BG verzogen hat.

Und somit eventuell auch der BG Mikroschalter beschädigt /defekt ist.

Aus welcher Gegend kommst Du eigentlich?

Mowo

Mowo · 27. Dezember 2013, 20:22

Mario schrieb:

So wie ich die Bilder der Kabel an dem Mikroschalter sehe, ist der Schalter richtig angeschlossen. Sieht man gut auf dem linken Foto. Dort ist rechts noch eine Kontaktzunge Frei.

Du bist ja auch noch ein paar Jährchen jünger und brauchst keine Brille

Mario · 27. Dezember 2013, 20:25

Ja nee is klar, ich habe schon seit über 30 Jahren ein Nasenfahrrad. :thumbup:

Mario · 27. Dezember 2013, 20:26

Mowo schrieb:

Aus welcher Gegend kommst Du eigentlich?

Sach mal liest Du das hier eigentlich auch???
Er kommt aus Darmstadt!!!!!

mps1970 · 27. Dezember 2013, 20:30

ok ich habe den BG reinbekommen!!!!!!!!!!!!!!!!!!!!!!!

hab die kabel mal mowo-style gemacht

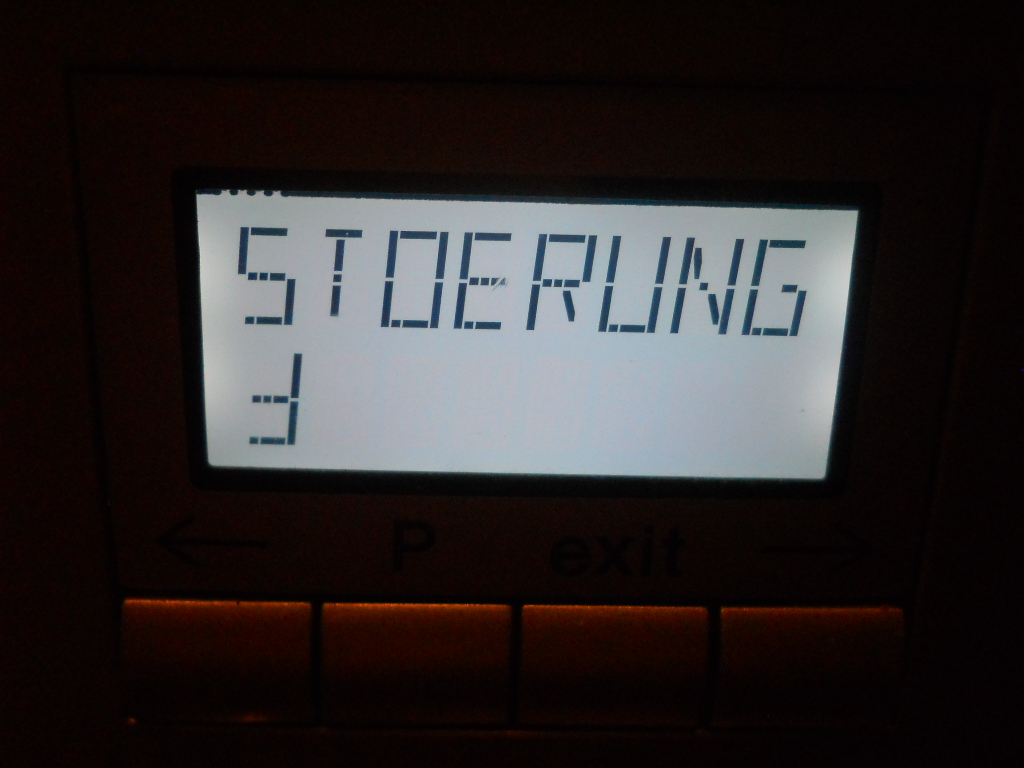

bekomme aber weiterhin die FM. ich glaube aber es ist FM 3 ich habe euch mal ein bild angehängt.

Mario · 27. Dezember 2013, 20:33

Na das wird ja immer besser. Hast Du ein Ohmmeter und kannst Du damit umgehen??

mps1970 · 27. Dezember 2013, 20:34

ne hab ich nich und kann daher auch nicht mit umgehen

mps1970 · 27. Dezember 2013, 20:34

hab mal nach störung 3 gesucht, habe aber nix gefunden. gibs die überhaupt??

Mowo · 27. Dezember 2013, 20:35

ach ja, hatte über Tag von jemandem gelesen Darmstadt, habe aber nicht gewusst von wem.

kannste nochmal entschudige

Das sind ca. 80 km von mir und ist ein bischen weit.
