Hersteller: Melitta | Typ-/Modell: CI E970-103 Caffeo | ca. Baujahr: 2018

Hallo zusammen,

meine Melitta Caffeo CI hat vor Kurzem mit Systemfehler 8 den Dienst eingestellt. Ich hab sie aufgemacht und festgestellt, dass sie ziemlich verdreckt und die Zahnräder der Motoreinheit der Brühgruppe recht schwergängig waren.

Also hab ich sie (ziemlich) komplett zerlegt, gründlich gereinigt, Dichtungen erneuert, geschmiert (Zahnräder sind jetzt wieder schön leichtgängig) und wieder zusammengebaut.

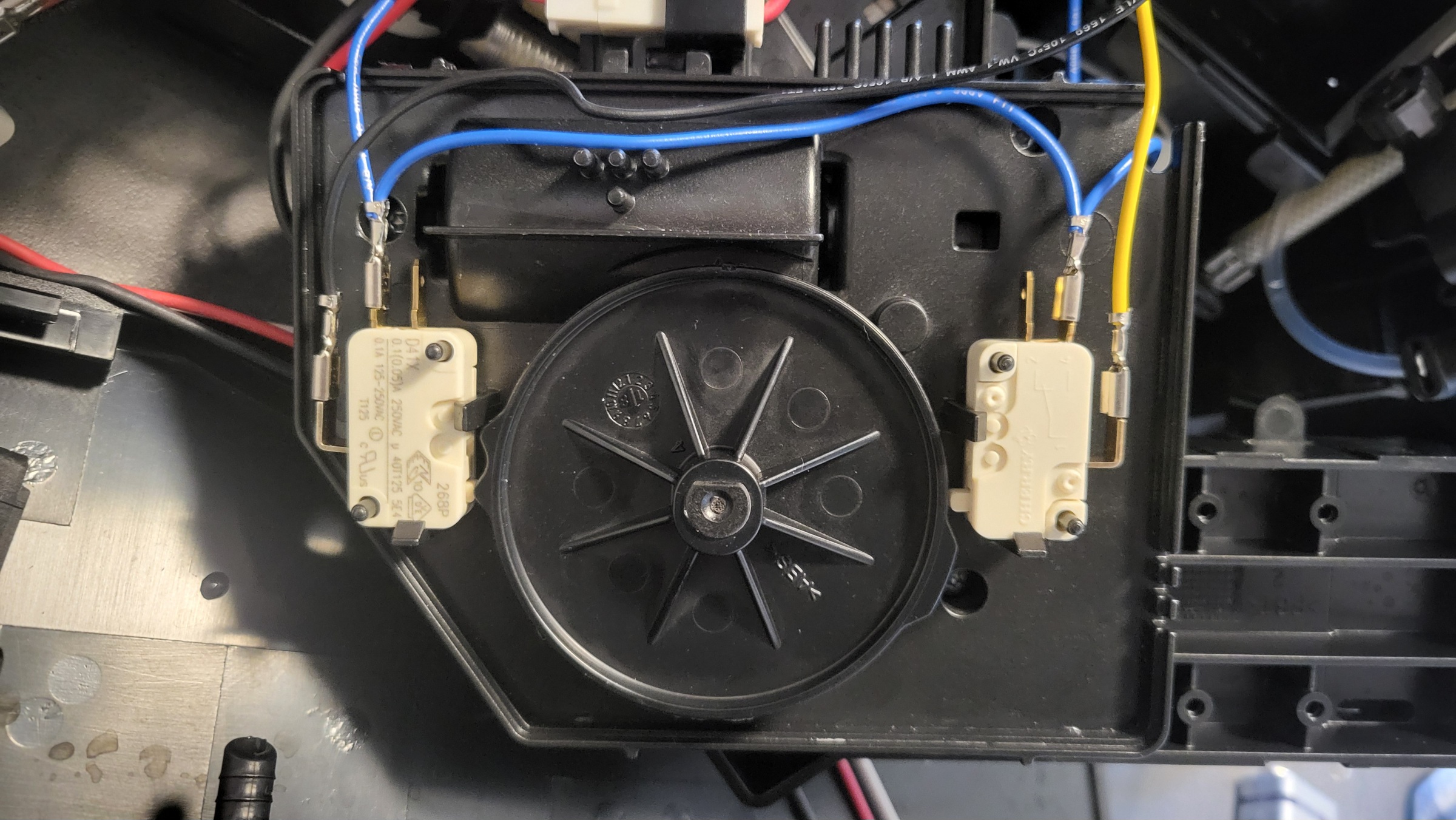

Vor Einsetzen der Brühgruppe wollte ich dann die Grundstellung mit "Ein/Aus"+"My Coffee" einstellen, aber dabei kam wieder Systemfehler 8. Das passiert jetzt immer wiederholbar in der gleichen Stellung (siehe Foto).



Soweit ich das verstehe, sind an der Grundpositionierung der Motor und die beiden Schalter beteiligt. Die Schalter habe ich jeweils mal gegen einen anderen getauscht; das Ergebnis bleibt das gleiche. Ich bin ratlos. Was könnte das Problem sein? Irgendwas am Kabelbaum oder der Platine (sehen für mich beide in Ordnung aus)?

Ich hoffe, jemand von euch kann mir helfen.

Herzliche Grüße
Jäns

Mechanische Kenntnisse vorhanden: JA | Elektrische Kentnisse vorhanden: JA | Messgerät vorhanden: JA

Vielen Dank. Ich hatte irgendwo gelesen, die Tastenkombination wär genau dafür da. Aber wie auch immer:

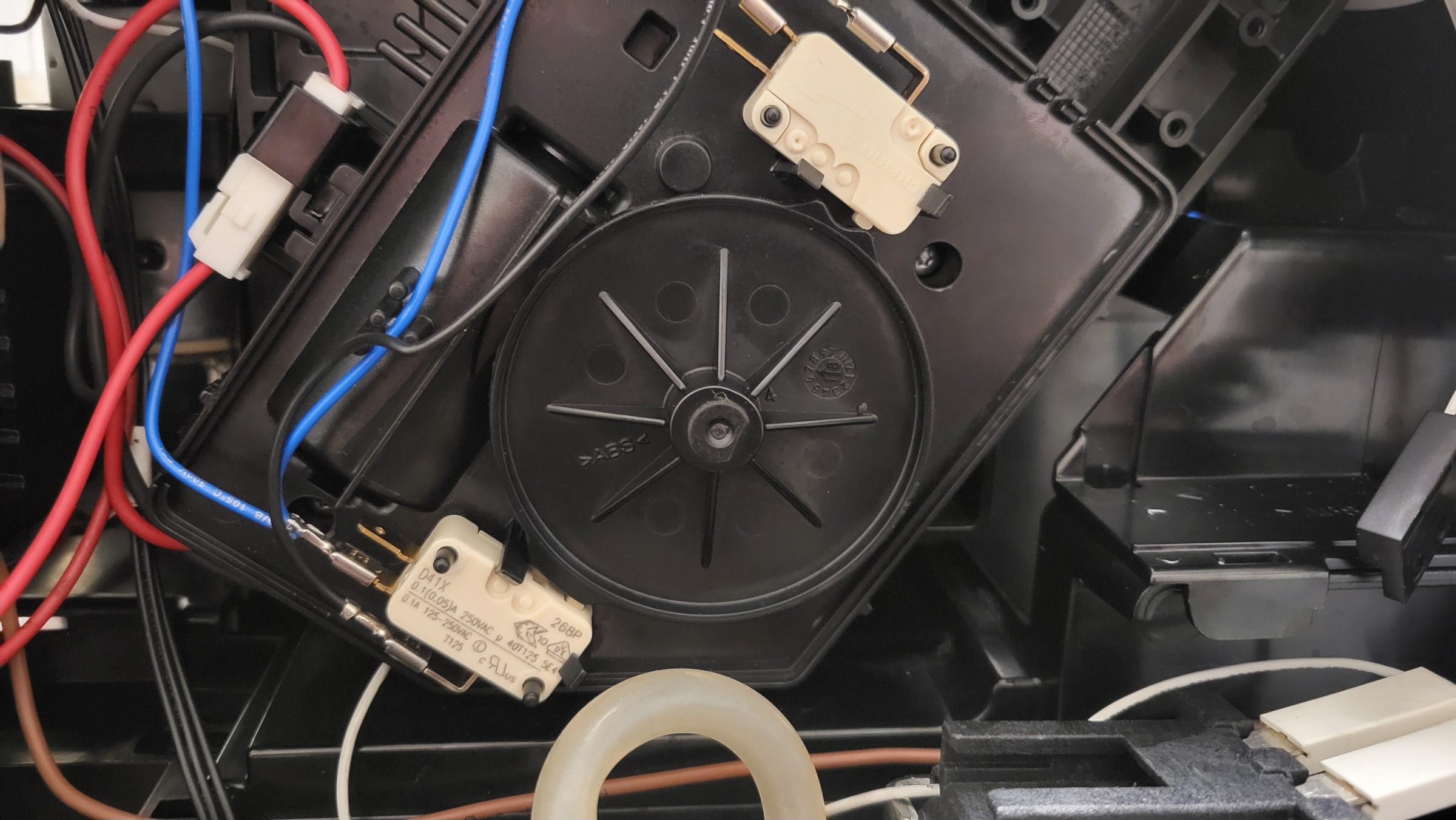

Ich habe den Antrieb händisch in der richtigen Position zusammengebaut und die Brühgruppe eingesetzt. Jetzt kommt Systemfehler 8 beim Start der Maschine, wenn der Antrieb in dieser Position ist:

Achso, da hab ich mich missverständlich ausgedrückt: Wenn der Antrieb richtig positioniert, die BG eingesetzt ist und ich die Maschine starte, fängt sie mit ihrer Initialisierung an und bricht mit Systemfehler 8 in der Position des Fotos oben ab.
Gleiches, wenn die BG eingesetzt und der Antrieb (leicht) falsch positioniert ist.

Ich hab ein Video mit Antrieb in richtiger Position und ohne BG gemacht. Wie kann ich das denn posten?
Da passiert aber auch erwartungsgemäß nix, weil die Maschine zuerst die BG eingesetzt haben will.

Ich bin Laie und kann darum natürlich nicht ausschließen, etwas falsch zusammengebaut zu haben, aber ich habe das Zerlegen ausführlich mit Fotos dokumentiert und die meisten Teile lassen sich nur auf eine Weise (sinnvoll) einbauen, darum halte ich es für sehr unwahrscheinlich, dass das Problem ein grober Montagefehler ist - zumal der Fehler 8 ja überhaupt erst der Auslöser war, die Maschine aufzumachen.

Ich werde die Antriebseinheit jetzt nochmal ausbauen, auseinandernehmen, BG und DV auf Leichtgängigkeit prüfen, Anschlüsse/Polungen checken und es nochmal probieren. Wenn das nichts bringt, muss ich mir wohl doch einen Techniker suchen.

In Wetzlar.

OK, ich hab jetzt nochmal ein bisschen rumprobiert und den Antrieb mit ausgebautem Motor und eingesetzter BG ein wenig von Hand gedreht und dabei ist mir aufgefallen, dass der Motor falsch zu drehen scheint..?



Das hier ist die Grundstellung. In der ist die BG (bis auf ggf. etwas Spiel) voll auseinandergefahren. Wenn ich die Maschine (voll zusammengebaut) einschalte, fährt der Antrieb erst ein Stückchen in Richtung des blauen Pfeils (die BG wird zusammengefahren) und ändert dann die Drehrichtung (roter Pfeil; die BG wird auseinandergefahren) bis in Position des Fotos aus meinem 2. Post und bricht dann mit Fehler 8 ab. In die Position bekomme ich die BG von Hand gar nicht gedreht, weil das ja weiter auseinandergefahren ist als die Grundposition. Der Fehler kommt also wahrscheinlich daher, dass der Dtehwiderstand zu hoch ist.
Ist die Drehrichtung normal für den Systemstart, oder dreht der Motor falsch herum? (Falsch angeschlossen dürfte ich ihn nicht haben; die Stecker sind ja verpolungssicher und gelötet hab ich nichts.)

Gemacht habe ich das Video. Wie kann ich es hier denn einfügen?

Ich hoffe, WeTransfer ist OK für euch: we.tl/t-tZiq4QI4Co

Die BG ist ausgebaut. Ich hab eingeschaltet (nichts passiert; die Maschine wartet, dass die BG eingesetzt wird) und dann den BG-Schalter gedrückt und gehalten.

Ich hab Schalter getauscht; macht keinen Unterschied. Hab aber nochwas probiert und gefilmt (we.tl/t-Kv1qZjb1H4):
Der Antrieb ist in Grundposition, aber nicht eingebaut und auch nicht der Mitnehmer (damit nichts blockieren kann). Ich schalte die Maschine ein und drücke den BG-Schalter. Der Antrieb dreht etwa eine halbe Drehung, dann schaltet die Maschine mit Fehler 8 ab. Ich schalte die Maschine wieder ein und drücke den BG-Schalter. Der Antrieb fährt weiter bis in Grundposition und die Maschine ist einsatzbereit. Das Spielchen lässt sich beliebig fortsetzen/wiederholen.

Weil ich mich mit WeTransfer auskenne und mit Youtube nicht. Hab die Videos jetzt aber auch bei YT hochgeladen.
Video 1:
Video 2:
