Hersteller: Miele | Typ-/Modell: SONSTIGES Miele CM6560 | ca. Baujahr: 2022

Guten Tag,

Ich bräuchte eure Hilfe.
Unsere CM6560 schmeißt seit heute den Fehler F80 (Thermoblock)
Mögliche Ursache wäre ja ein defekter Temperatursensor, Thermosicherung und eben Thermoblock.
Weiß jemand wo die Sicherung und der Sensor sitzt?

Gruß

Mechanische Kenntnisse vorhanden: JA | Elektrische Kentnisse vorhanden: JA | Messgerät vorhanden: JA

Weißt du wie man in das Hidden Menü kommt?
Dort konnte man sich die Temperatur anzeigen lassen und den thermoblock ansteuern.
Leider klappt die Tasten Kombi von den CM63XX Geräten hier nicht.
Ich suche mal die Beiträge.

Danke vorab!

Das würde ich natürlich auch am liebsten machen aber ich habe keine Stromlaufpläne und weiß auch nicht wo die Sicherung sitzen.
Kannst du mir da weiterhelfen?

Gruß

Wenn man entsprechende Kenntnisse hat, ist das auch in der Regel kein Problem, da man dann weiß „wie Strom fließt“.

das ist kein Problem, aber man sollte schon wissen welche Werte zu erwarten sind an den zu messenden Bauteilen.

In meinem Fall scheinen beide Sicherung (braunes und und blaues Kabel) in Ordnung zu sein. 1 Ohm von der Klemme über Sicherung bis zum Stecker ECU.

Gemessen an den beiden Kontakte am Thermoblock 38 Ohm.
Die Isolierung scheint in Ordnung zu sein, auch wenn ich den Thermoblock erhitze, wird Open line angezeigt.

Bleiben noch die beiden Temperatur Sensoren, wenn es den welche sind.
Das eine, am Thermoblock hat bei Zimmertemperatur 76kOhm und beim erhitzen (ca 95 grad) 5,5kOhm.
Das zweite, in der Leitung zum Keramikventil 8,2kOhm und beim erhitzen (ca 95 grad) 1kOhm.

Ob das beides Temperatursensoren sind kann ich nicht sagen aber es macht meiner Meinung nach wenig Sinn, da sie im Grunde hintereinander sitzen. Das eine eben im Thermoblock nach Erhitzung und das andere kurz danach in einem T Stück zum Keramikventil.

Gruß

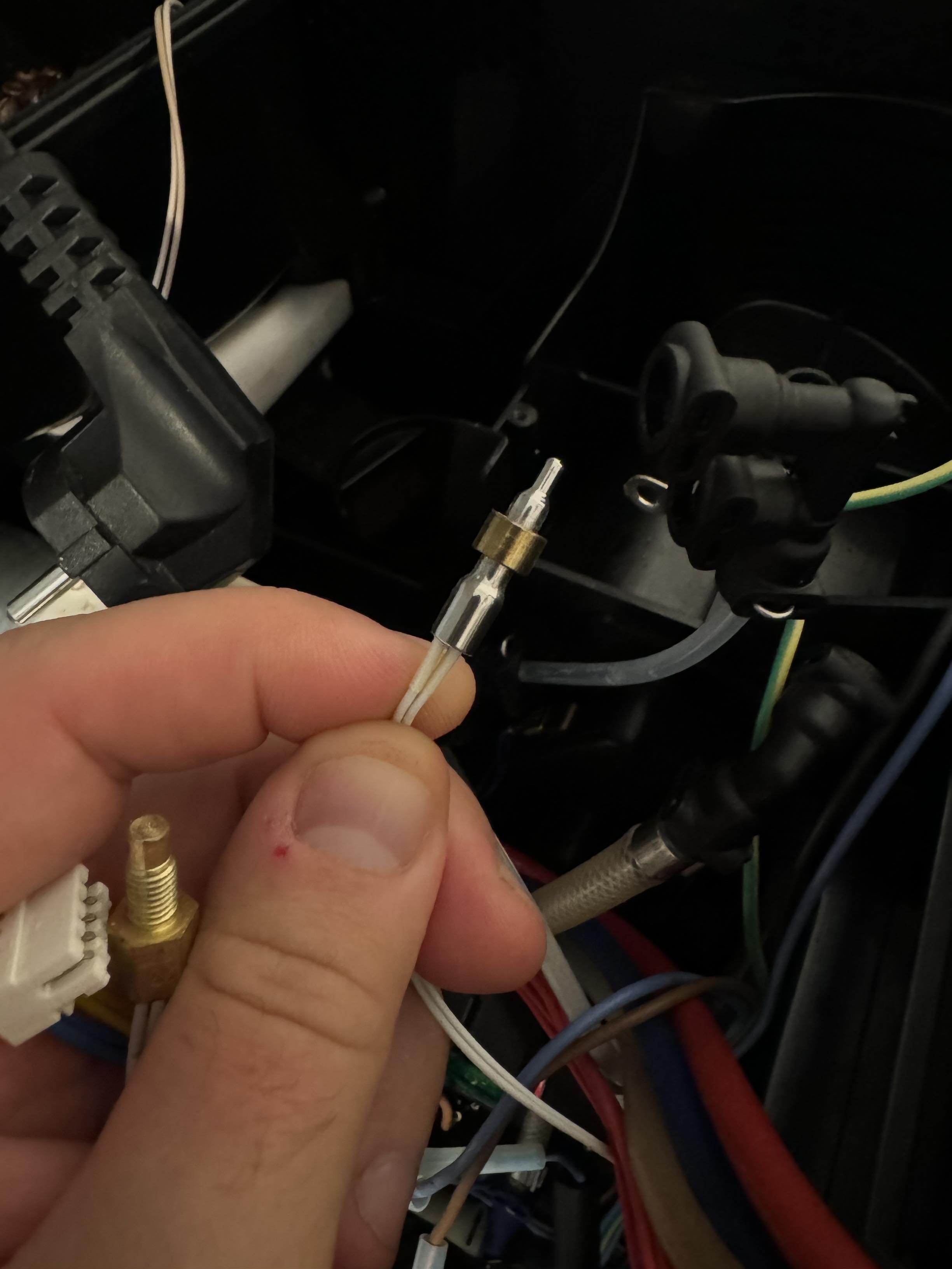

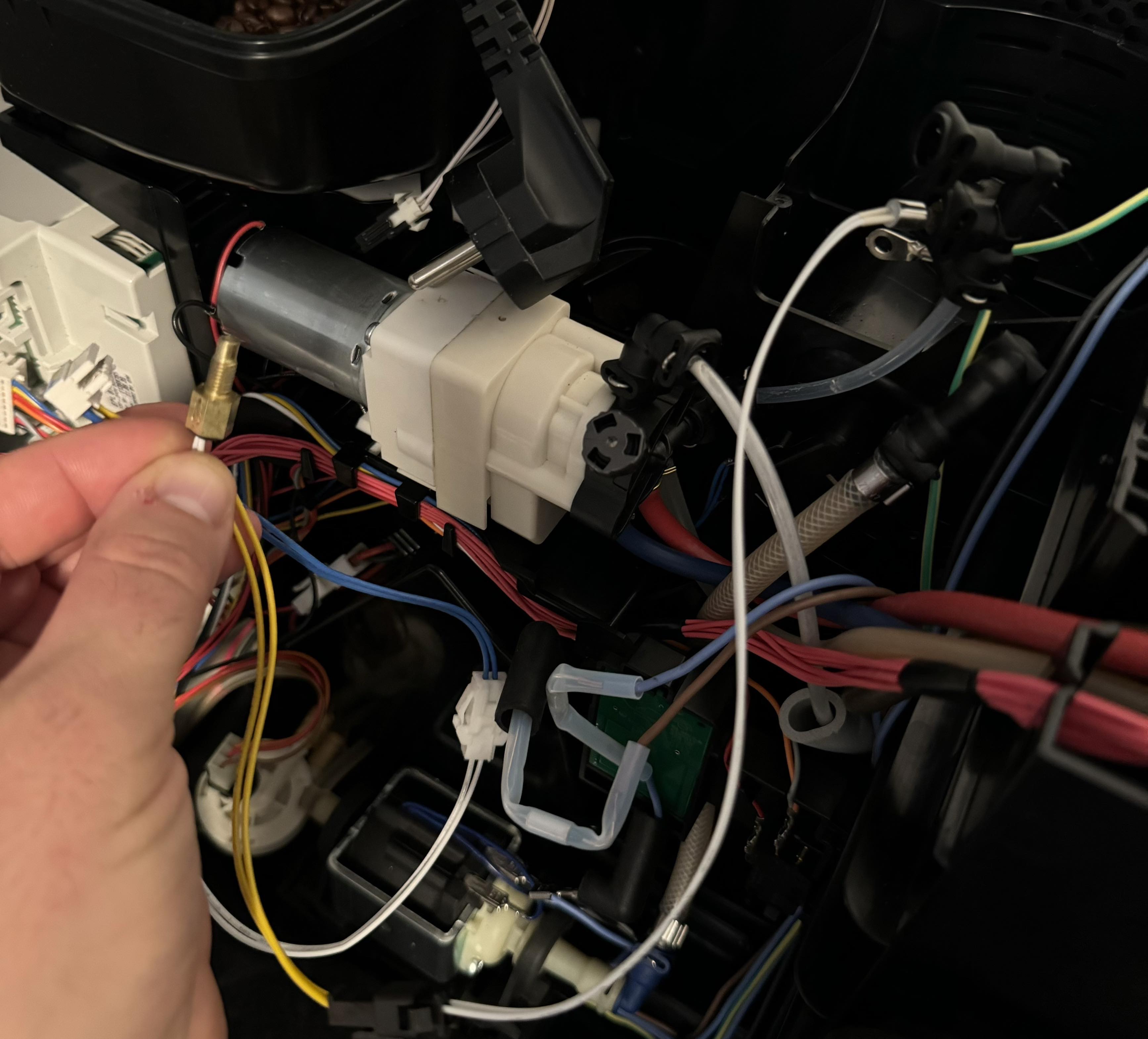

Anbei die Bilder von den beiden Sensoren.

Nächster Versuch..

Jetzt steht sie hier

Schlappe 160€ für beide Sensoren

Hier im Shop gibt es ja welche, zumindest für den Thermoblock. Allerdings für die 5XXX Serie.
Wenn der spezifische Widerstand gleich ist, könnte man es damit probieren.

Das KD Menü wäre noch interessant gewesen um die Temperatur zu lesen und die Heizung mal an zu steuern.
