DeLonghi ESAM 03.120.S EX 1 Magnifica - Mahlwerkmotor läuft nicht mehr.

flixischnuffel · 12. Dezember 2015, 11:27

Hersteller: DeLonghi | Typ-/Modell: ESAM 03.120.S EX 1 Magnifica | ca. Baujahr: Unbekannt

Guten Morgen, bei meiner DeLonghi ESAM03.120 S funktioniert der Mahlwerkmotor nicht mehr. Wenn ich an den beiden Kontakten des Motors die Spannung messe, werden nur 8 V angezeigt. Ist dann die Platine defekt?
Danke & Grüße
Flixischnuffel

Mechanische Kentnisse vorhanden: NEIN | Elektrische Kentnisse vorhanden: NEIN | Messgerät vorhanden: NEIN

Michael2 · 12. Dezember 2015, 11:49

Gemessen während der Motor laufen sollte?
Welchen Delonghi Code hat die Leistungsplatine? Ist es schon das neuere Platinenlayout?
Ging/geht der Motor/Brühgruppe schwergängig?

flixischnuffel · 12. Dezember 2015, 12:49

Die 8 V habe ich gemessen, als das Mahlwerk hätte laufen müssen.

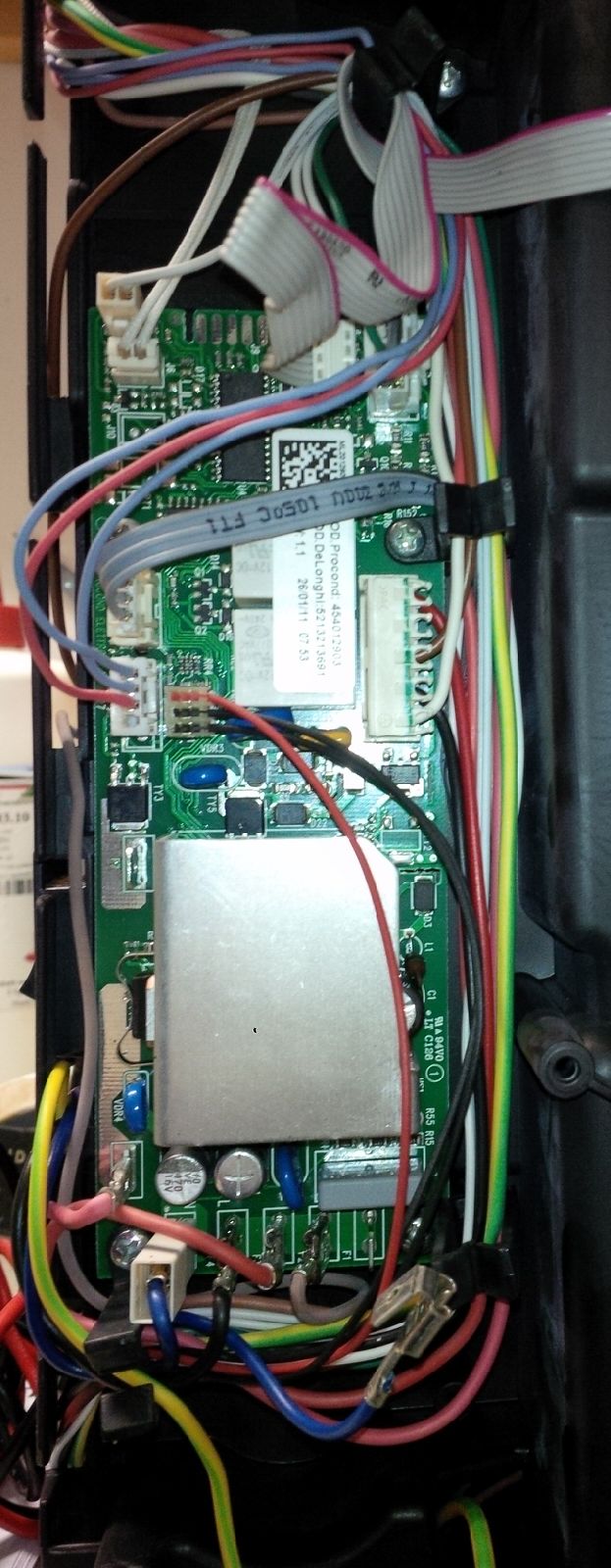

Platinenlayout siehe Foto im Anhang.
Beim letzten erfolgreichen Kaffeebezug gab es keine Probleme mit schwergängigem Motor-/Brühgruppe.
Beim nicht erfolgreichen Kaffeebezug blinkt die Kontrolllampe Kaffeesatzbehälter
Cod Procond: 454012903
Cod DeLonghi: 5213213691
26/01/11

Michael2 · 12. Dezember 2015, 14:32

Das ist eine der neuen Platinen. Da kenn ich mich nicht so gut aus.
Messe mal direkt an F1 und F7 die Spannung. Das sollten die 2 schwarzen Leitungen vom Mahlwerk sein. Wenn dann da nichts anliegt, schau auf der Platine ob einer der Triacs Abplatzungen oder Verfärbungen hat.

flixischnuffel · 12. Dezember 2015, 14:34

An den zwei schwarzen Leitungen, die zum Mahlwerk führen, habe ich die Messung durchgeführt und hier die 8 V gemessen. Wie sieht denn ein Triac aus - bin nicht vom Fach ...

Michael2 · 12. Dezember 2015, 14:38

Schwarze Würfelchen mit der Bezeichnung TY..
