Jura Impressa S55 - Wassertank reedkontakt

Krimart · 13. September 2013, 14:34

Hersteller: Jura | Typ-/Modell: Impressa S55 | ca. Baujahr: Unbekannt

Weiß vielleicht jemand wo man den reedkontakt ansteckt meine die kabelverbindung den stecker finde keinen leeren steckplatz an der leistungsplatine?

Mechanische Kentnisse vorhanden: NEIN | Elektrische Kentnisse vorhanden: NEIN | Messgerät vorhanden: NEIN

Mario · 13. September 2013, 14:57

Hallo,

da es sich bei Dir vermutlich immer noch um die S55 handelt, wenn es denn eine ist. Solltest Du evtl mal Fotos von der Maschine und der Platine machen.
Ich soll am WE eine S55 zur Wartung bekommen, evtl. könnten wir dann Fotos vergleichen. Mach schonmal welche und stell sie ins Forum.

Gruß,
Mario

Krimart · 13. September 2013, 15:23

Ist meines erachtens eine s55?

BlackSheep · 13. September 2013, 22:28

Hallo,

Krimart schrieb:

Ist meines erachtens eine s55?

ja, sieht so aus.
Es ist jedoch nicht zielführend einen zweiten Thread aufzumachen.
Kontrolliere die Dinge, die ich Dir schon im anderen Thread genannt
habe.

Gruß
BS

Mario · 16. September 2013, 12:50

Hallo,

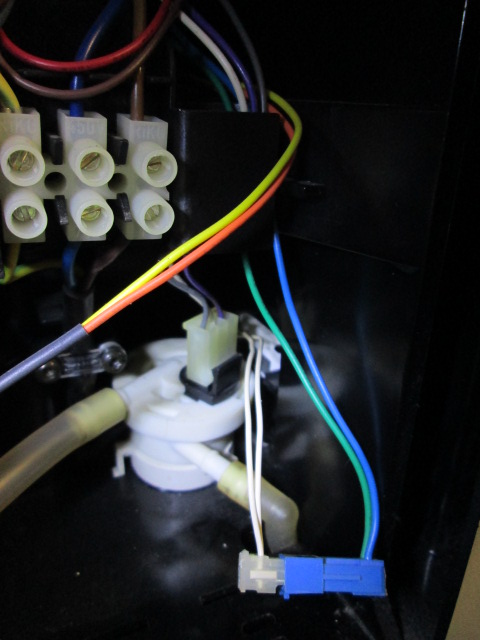

also ich habe die S55 geöffnet und auf der Rückseite die Platine entfernt. Hinter der Platine sieht man das Flowmeter und rechts daneben den Reedkontakt. Dieser hat zwei weiße Kabel mit Stecker. Der Stecker geht auf einen anderen Stecker mit den Kabelfarben Grün und Blau. Die Kabel laufen durch die Maschine zur vorderen Bedienplatine. Mehr konnte ich nicht herausfinden.

Gruß,
Mario

Schraubär · 16. September 2013, 12:55

Hallo Mario,

entweder blamier ich mich grad oder ich fühle mich geehrt.
Das Ding was hinter dem Flowmeter auf der Erde liegt (weiß, rechteckig, IIRC zwei Löcher an einer Langseite) IST der REEDkontakt....

OK: Blamieren wegen nicht sorgfältig genug gelesen.....

Mario · 16. September 2013, 16:05

Hallo,

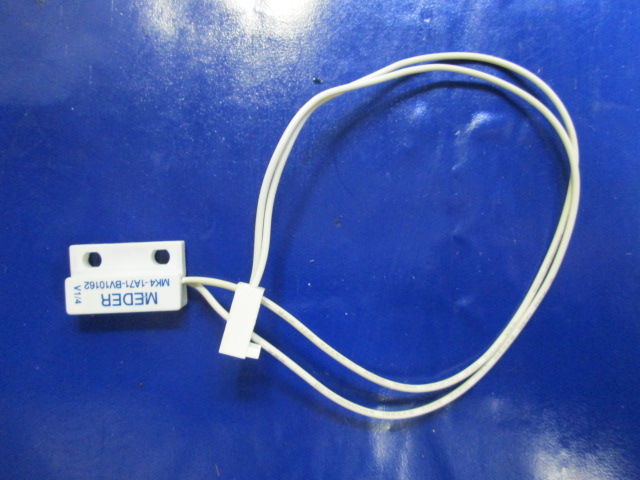

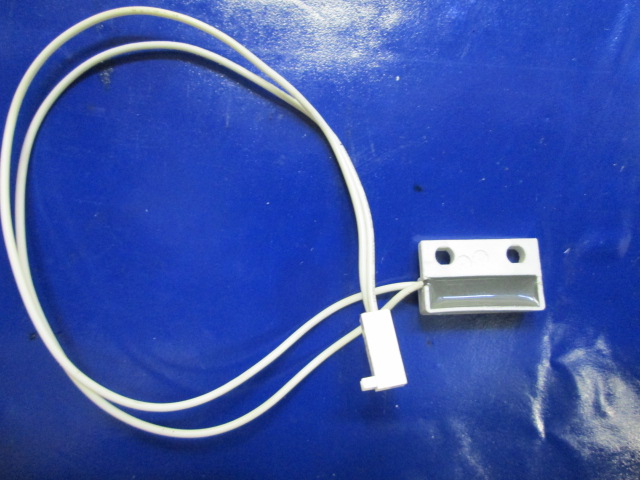

zum besseren Verständnis hier mal Fotos vom Reedkontakt.

Gruß,
Mario

PS. Und Geehrt oder Blamiert??

Schraubär · 17. September 2013, 08:41

Mario schrieb:

Hallo,

zum besseren Verständnis hier mal Fotos vom Reedkontakt.

Gruß,
Mario

PS. Und Geehrt oder Blamiert??

Blamiert, hatte Deinen Beitrag so verstanden das DU den Kontakt nicht findest....

Mario · 17. September 2013, 08:52

Alles Klar kein Thema, Irren ist Männlich

Gruß,
Mario

Schraubär · 17. September 2013, 11:17

Aber für den richtigen Mist braucht man nen Computer
