Jura Impressa S55 - Kaffeeöffnung an Brüheinheit öffnet nicht immer
-
Hallo,
mir ist nur ein Gerät bekannt, bei dem der CM8 8-polig ausgeführt ist.
Dieses ist die uralte Impressa 300.
Die Belegung wäre wie folgt:
PIN 1+2 Temperatursensor Heizung
PIN 3+4+5 Restwasser und Schubladenkontakt
PIN 6+7+8 Flowmeter
Bist Du sicher, dass Deine Maschine nicht evrtl. eine optisch aufgehübschte 300er ist?
Eine S55 hat einen 9-poligen CM8 mit der vorhin angezeigten Belegung.
Gruß
BSImmer logisch und Schritt für Schritt vorgehen. Blinder Aktionismus kostet Zeit und Geld.
Küche: Jura GIGA 5 Pianoblack-Chrom Bj: 2012
Büro: [sJura GIGA X3 ALU Bj: 2014 -
Hilft dir typ 620 weiter? Ja die belegung würde zutreffen
-

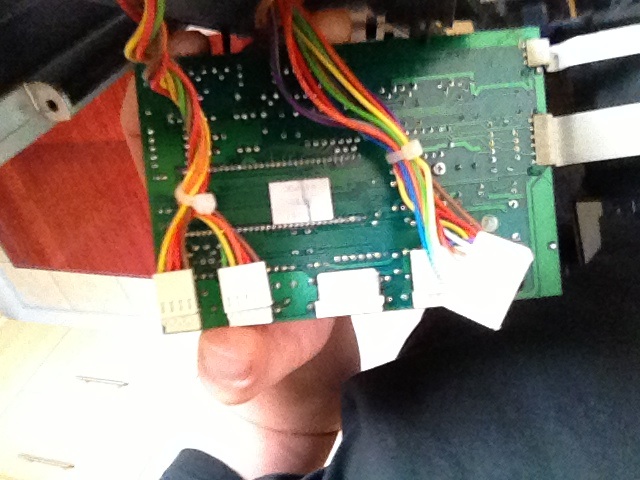

Sehe ich auf dem (schlechten) Foto nicht 9 Kabel?
Violett
Grau
Orange
Braun
Rot
Gelb
Grün
Blau
GrünImmer logisch und Schritt für Schritt vorgehen. Blinder Aktionismus kostet Zeit und Geld.
Küche: Jura GIGA 5 Pianoblack-Chrom Bj: 2012
Büro: [sJura GIGA X3 ALU Bj: 2014 -
Immer logisch und Schritt für Schritt vorgehen. Blinder Aktionismus kostet Zeit und Geld.
Küche: Jura GIGA 5 Pianoblack-Chrom Bj: 2012
Büro: [sJura GIGA X3 ALU Bj: 2014 -
Hatte am oberen Bildrand beim Kabelbaum so ausgesehen...Immer logisch und Schritt für Schritt vorgehen. Blinder Aktionismus kostet Zeit und Geld.
Küche: Jura GIGA 5 Pianoblack-Chrom Bj: 2012
Büro: [sJura GIGA X3 ALU Bj: 2014 -
Ich wiederhole meine Frage:Die Geräte sind zwar recht bauähnlich, aber aber ob die Steuerung direkt kompatibel sind, kann
BlackSheep schrieb:
Bist Du sicher, dass Deine Maschine nicht evrtl. eine optisch aufgehübschte 300er ist?
ich Dir nicht sagen. Die Leitungselektroniken weichen jedenfalls deutlich voneinenander ab. Von
daher glaube ich eher nicht, dass das funktioniert.
komtra.de/jura-ersatzteile/imp…eistungs-elektronik2.html
komtra.de/jura-ersatzteile/imp…eistungs-elektronik3.html
Bei der 300er gibt es die Stecker CM1C und CM4 nicht.
Gruß
BSImmer logisch und Schritt für Schritt vorgehen. Blinder Aktionismus kostet Zeit und Geld.
Küche: Jura GIGA 5 Pianoblack-Chrom Bj: 2012
Büro: [sJura GIGA X3 ALU Bj: 2014
-
