Jura Impressa C5 - Rotarybox defekt?

Baldur02 · 6. Januar 2013, 19:03

Hersteller: Jura | Typ-/Modell: Impressa C5 | ca. Baujahr: Unbekannt

An einer Jura C5 reagiert der Drehknopf nicht mehr bei der Pulvermengenverstellung. Leider finde ich in keinem Shop die passende Rotaybox.

Mechanische Kentnisse vorhanden: NEIN | Elektrische Kentnisse vorhanden: NEIN | Messgerät vorhanden: NEIN

Ysjoelfir · 6. Januar 2013, 22:29

Ich weiß das ich die schonmal bei Komtra bestellt habe - akut finden kann ich sie aber auch nicht

Kann auch sein das ich damals eine für eine F-Serie eingebaut habe, ich weiß gerade nicht in wie weit die sich unterscheiden... Schon länger keine C mehr in der Hand gehabt :thumbsup:

BlackSheep · 6. Januar 2013, 22:47

Hallo,

für die C5 gibt es keine separate Rotary-Box. Diese gibt es ausschließlich für die F50/70.
Bei allen anderen Geräten ist der Rotary ein direkter Teil der Steuerung.

Wenn aber ausschließlich die Pulvermengenverstellung nicht funktioniert und der Rotary
ansonsten schon, ist auch etwas anderes an der Steuerung defekt und nicht der Drehregler.

Gruß
BS

Ysjoelfir · 7. Januar 2013, 00:03

Stimmt, so war das. Ich hatte einmal (wie so oft) einen Transportschaden von den Planeten-Geizhalsmärkten, der Drehencoder war rausgebrochen. Hatte dann, wenn meine Erinnerungen mich nicht täuschen, eine F-Serie Box bestellt und den umgelötet.

BlackSheep · 7. Januar 2013, 06:34

Hmmm....

nach meiner Erinnerung ist die Drehwelle des C-Encoders extra kurz
und die des F-Encoders im Vergleich zu den "normalen" extra lang.

Dann müßte nach der Umlötaktion der Drehschalter aber bedeutend
weiter aus dem Gerät geragt haben.

Gruß
BS

Ysjoelfir · 7. Januar 2013, 11:35

Weis ich absolut nicht mehr, kann auch sein das ich mir einen passenden Encoder bei Reichelt bestellt habe oder sonstwas. So oft geht der schließlich nicht kaputt, und da das schon ewig her ist,... :thumbup:

Fakt ist: Tauschen kann man das Ding, erfolgreich durchgeführt hab ichs schon mal. Nur mit welchem Ersatz - Kein Plan. Ich bin mir aber relativ sicher das ich eine F-Box umgelötet habe. Zumindest habe ich das leere Ding ohne Encoder noch rumfliegen.

MK79 · 23. Februar 2013, 11:06

Hi,

ich habe auch eine C5 bei der sich die Pulvermenge nicht verstellen lässt.
Ansonsten reagiert der Rotary Switch aber normal.

Was könnte das sein? Elektronik defekt?

Gruß,
MK79

BlackSheep · 23. Februar 2013, 11:19

Hallo,

die Pulvermenge läßt sich nur beim 1-Tassen Bezug verstellen.
Wenn das nicht funktioniert obwohl der Rotary sonst geht ist
die Steuerung defekt.

Gruß
BS

MK79 · 25. Februar 2013, 19:22

Hallo BS,

OK danke. :thumbup:

War eine Benutzerfehler.

Gruß,
MK79

Jurabun · 2. März 2016, 13:57

Hallo Zusammen
Ich habe auch ein Problem mit einer C5 Rotarybox, sie reagiert nicht auf den bestätigungsdruck. erst reagiert der Switch auf nichts mehr, etwas Kontaktspray machte es zumindest möglich die Dreh Funktion wieder in gang zu bringen.
ich denke das Abrieb die Funktion verhindert.
Nun mein problem, die Rotarybox ist wie es sich gehört ausgebaut und liegt wie ein Baby vor mir. ich kenne Jura nur so als das man wirklich alles auseinandernehmen kann, an diesen Knopf komme ich aber bei aller Liebe nicht ran um ihn zu reinigen. hat jemand eine Idee ?
Danke euch

Jurabun · 2. März 2016, 14:07

Ups, schon gefunden, lang lebe Jura. Geht ganz einfach wenn man es weiß.

Jurabun · 2. März 2016, 15:47

Hallo
An einer C5 hatte ich einen Totalausfall der Rotarybox. Ich kommt dank Kontaktspray die Drehfunktion wieder herstellen, die Funtion drücken bekomme ich nicht wieder hin.
Also, alles ausgebaut und versucht den Rotary vom wahrscheinlichen Abrieb und der damit verbundenen Blockade zu befreien.
Der Ausbau war etwas kniffelig, ging aber. Ich habe alles versucht die Pushfunktion wieder herzustellen, komme aber nicht weiter.

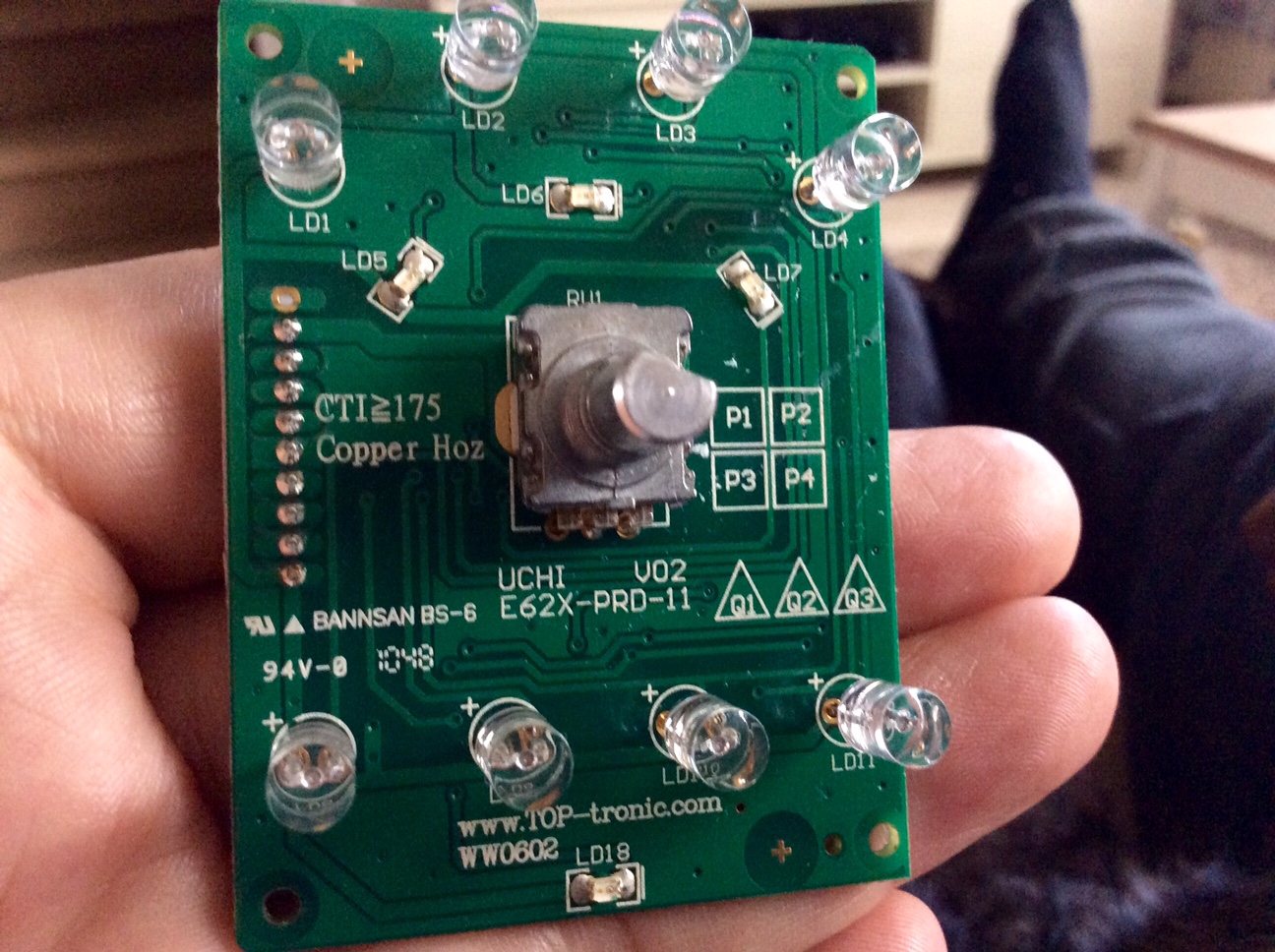

Hat jemand eine Idee zur Reparatur oder wo ich das Teil bekommen kann? Als Hersteller wird Top Tronic angegeben, dort kann ich nichts finden. Das Teil selber wird als WW0602 bezeichnet.

Danke schonmal

BlackSheep · 2. März 2016, 19:30

Hallo,

das Teil gibt es nicht einzeln. Da benötigst Du eine komplette
Steuerelektronik und die verkauft Jura nicht an Endkunden
=> das Gerät muss zum Jura Werkskundendienst.

Gruß
BS

Jurabun · 2. März 2016, 20:53

Nun, wenn das so ist kann ich ja auch erstmal experimentieren, ich werde zuerst versuchen den Abrieb mit isopropyl Alkohol zu reinigen, geht das auch nicht nehme ich den Taster auseinander, geht das auch nicht,.... Habe ich einige Ersatzteil zu verkaufen !

Tobi 82 · 7. Januar 2017, 08:30

Moin! Also, vielleicht schon zuspät ,aber ich will es trotzdem mal kunt tun. Ich habe Gesten meinen rotary switch ausgelötet und den hier rein.

darisusgmbh.de/shop/product_in…ter-0-5mm.html&tpl=mobile

Die Welle mußte ich etwas anpassen damit sie passt ( Gibt es bestimmt auch mit der passenden Wellen Länge) .Aber, er funktioniert wieder. Bei mir klemmte die schaltfunktion, und beim drehen , wollte er auch nicht mehr so. Die Maschine machte einfach Kaffee und lief auch über, bis der Tank leer war. Ich hoffe, das das jetzt wieder alles ok ist.
Mfg

Tobias.L · 7. Januar 2017, 08:49

Hallo,
um noch einen anderen Versender zu nennen, für die F Serie würde ich den testen reichelt.de/Drehimpulsgeber/ST…13&SEARCH=Drehimpulsgeber
für die Z und C Serie würde ich den nehmen http://reichelt.de/Drehimpulsgeber/STEC12E08/3/index.html?ACTION=3&LA=2&ARTICLE=73923&GROUPID=3714&artnr=STEC12E08&SEARCH=Drehimpulsgeber
Ansonsten die Länge messen und im Datenblatt den richtigen aussuchen.

BlackSheep · 7. Januar 2017, 09:06

Hallo,

der erste Link ist mehr "Jura-Like". Die Jura-Rotarys haben
in der Regel 30 Raster mit 15 Impulsen. Bei den 24/24
verändert sich das Bediengefühl...

Gruß
BS

Tobi 82 · 7. Januar 2017, 10:08

Ich finde es so Ok! Wenn ich jetzt wähle, springt das Symbol bzw. Lämpchen nicht so schnell.

BlackSheep · 7. Januar 2017, 11:12

Der von Dir eingebaute ist ja auch wie das Original.
Kein Wunder, dass Du es ok findest.

Hinderdäler · 7. Januar 2017, 12:12

Bei meiner Z5 spinnt der Rotary Switch auch beim drehen. Der ist aber auch noch beleuchtet. Es sei denn da ist extern eine LED. Hab die noch nicht geöffnet.
