      Hersteller: Siemens | Typ-/Modell: TK60001 - Surpresso S20 | ca. Baujahr: 2005

      Hallo Komtra Forum,
      ich habe die Brüheinheit zum Reinigen und Generalüberolen, zerlegt!
      Wie kann ich den Brühkopf von den drei Federn lösen, zwei der Federn sind im Laufe der Zeit oben gebrochen!

      Die 3 Federn gibt es ja im Kontra Shop
      Artikelnummer: 20140
      komtra.de/nivona-ersatzteile/n…-kaffeevollautomaten.html

      Viele Grüße
      gude123

      Mechanische Kenntnisse vorhanden: JA | Elektrische Kentnisse vorhanden: JA | Messgerät vorhanden: JA
      Bilder

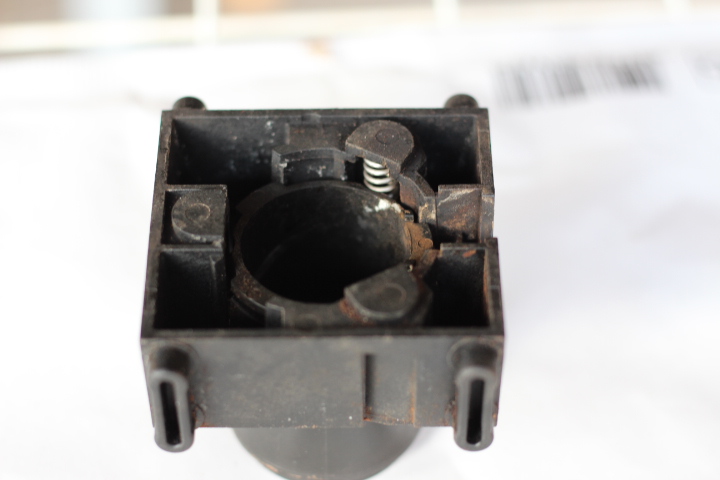

      • IMG_8776.JPG

        104,84 kB, 720×480, 11 mal angesehen

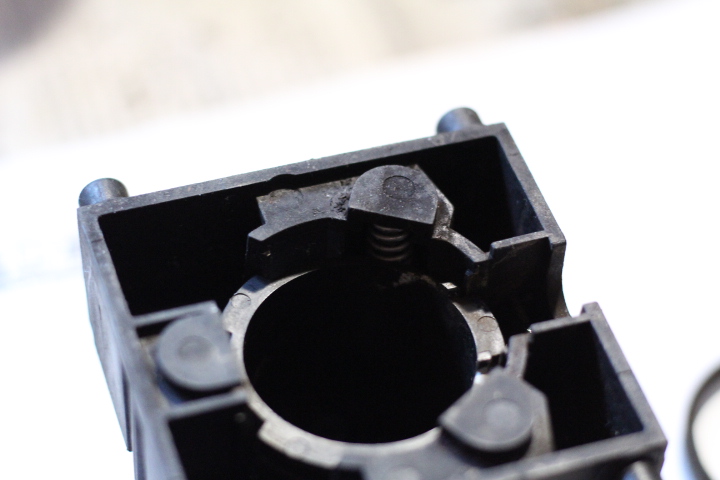

      • IMG_8777.JPG

        111,62 kB, 720×480, 8 mal angesehen

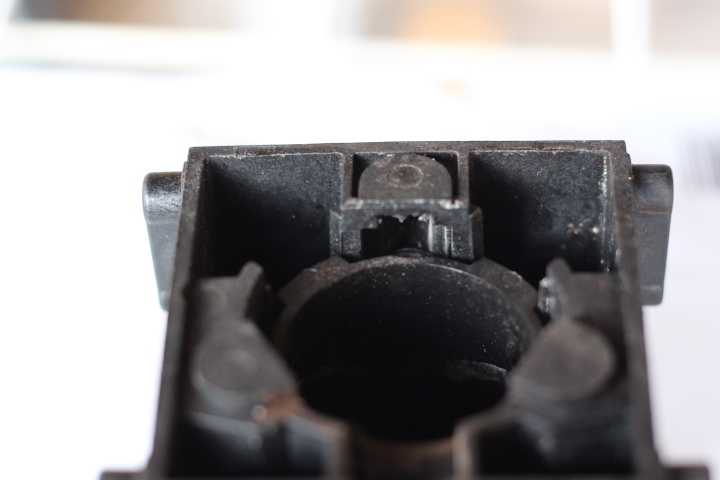

      • IMG_8778.JPG

        111,67 kB, 720×480, 9 mal angesehen

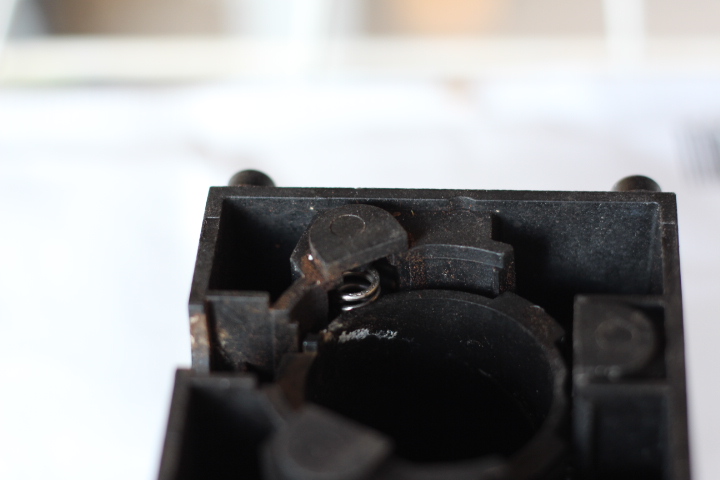

      • IMG_8779.JPG

        108,29 kB, 720×480, 9 mal angesehen

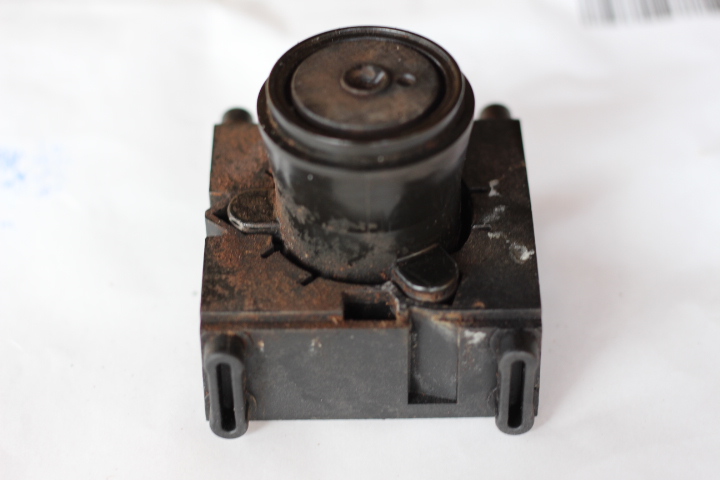

      • IMG_8780.JPG

        114,74 kB, 720×480, 7 mal angesehen

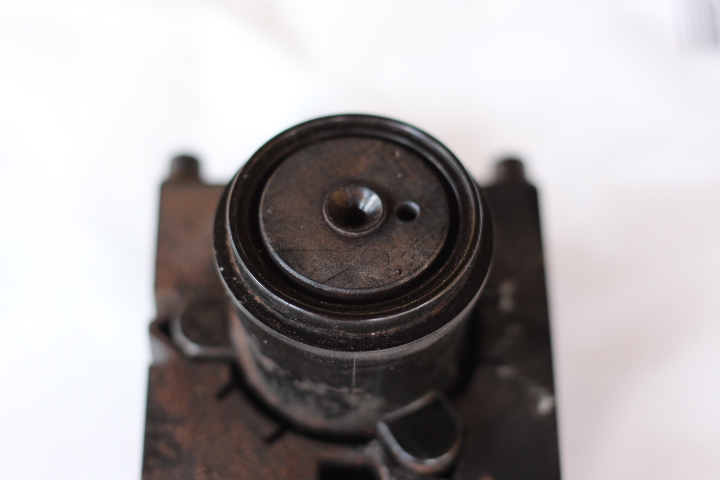

      • IMG_8781.JPG

        107,61 kB, 720×480, 13 mal angesehen

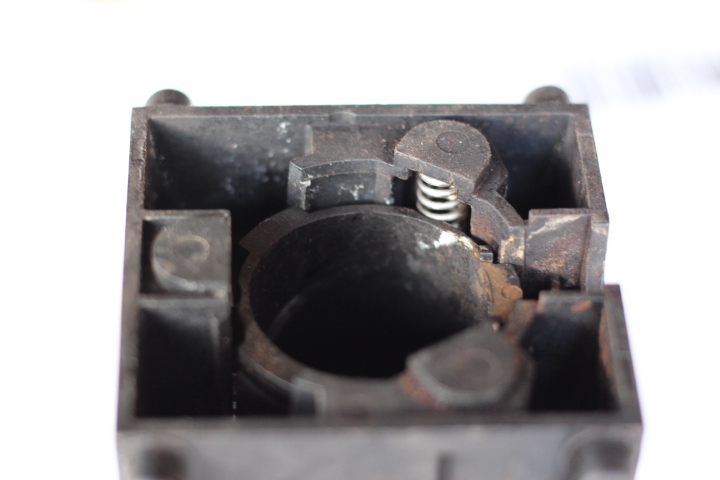

      • IMG_8774.JPG

        124,67 kB, 720×480, 9 mal angesehen

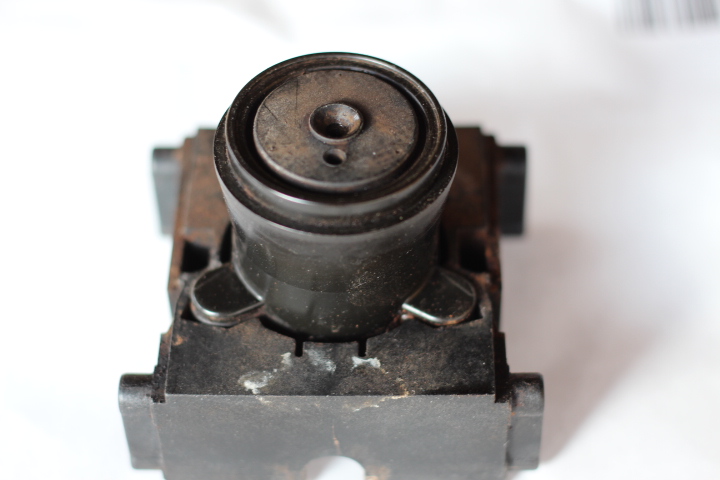

      • IMG_8769.JPG

        121,4 kB, 720×480, 11 mal angesehen

    • Der Brühkopf wird mit 3 Schnappern in Poistion gehalten.
      Du musst alle 3 gleichzeitig etwas zusammendrücken/wegdrücken.
      Dann kann man den oberen Kolben nach unten herausziehen.
      Immer logisch und Schritt für Schritt vorgehen. Blinder Aktionismus kostet Zeit und Geld.
      Küche: Jura GIGA 5 Pianoblack-Chrom Bj: 2012
      Büro: [sJura GIGA X3 ALU Bj: 2014

    • Hallo BlackSheep, es hat mit Hilfe von Holzstäbchen von Eis am Stiel Speiseeis, geklappt! Mit den Holzstäbchen konnte ich die 3 Schnapper nach außen/Hinten drücken und anschließend den Brühkop nach unten herausziehen, ohne das was kaputt gegangen ist.
      Leider sind die 3 neuen Federn aus dem Komtra Shop zu groß! Durchmesser 9mm und Länge 32mm!

      Ich benötige die Maße:
      Durchmesser: 7,5mm
      Länge: 30mm
      Drahtstärke: 1mm
      7,5mm x 30mm x 1mm
      die 3 Federn habe ich jetzt nochmal woanders nachbestellt!

      Wenn man mehr benötigt, da gibt es auch einen Federhersteller Febrotec, da kann man eine Großbestellung machen, aber ich alleine benötige nur 3 Federn und keine 21, oder 27 Stück.
      Schraubendruckfeder: febrotec.de/de-DE/druckfedern/schraubendruckfedern/0d11930/
      Aber vielleicht wäre das was für den Komtra Shop!

      Viele Grüße
      gude123

    • Hallo BlackSheep,

      vor ein paar Wochen habe ich die 3 Federn getauscht, jetzt funktioniert alles wieder!
      Bei der Brüheinheit habe ich noch alle Dichtungen getauscht, bis auf die eine die am unteren Brühkopf sitzt, wo der Stab mit dem Teller durch geht! Da wo man dann kleben muß. Und diese Platikschaufel, die war gebrochen, aber schon seit Jahren, die habe ich geklebt, mit Sekundenkleber von Henkel/Loctite 401.

      Die 3 Federn vom Komtra Versand, die zu Dick waren, sind nun übrig, falls jemand Interesse daran hat, dann würde ich sie weiter verkaufen! Es gibt da anscheinend verschiedene Lochgrößen/ Durchmessergrößen, wo die Federn platziert werden können.

      Die andere Seite von der Maschine, wo das Drainageventil sitzt, das habe ich auch erstmal gelassen! Ein neues Drainageventil habe ich aber bestellt!

      Viele Grüße und vielen Dank für die Hilfe und Vorschläge
      gude123
