Siemens TE653501DE - EQ.6 s300 - Position 3560182019 elektronik Board Card

    • Siemens TE653501DE - EQ.6 s300 - Position 3560182019 elektronik Board Card

      Hersteller: Siemens | Typ-/Modell: TE653501DE - EQ.6 s300 | ca. Baujahr: 2021

      Hi Zusammen,

      schön das es ein Forum gibt :)

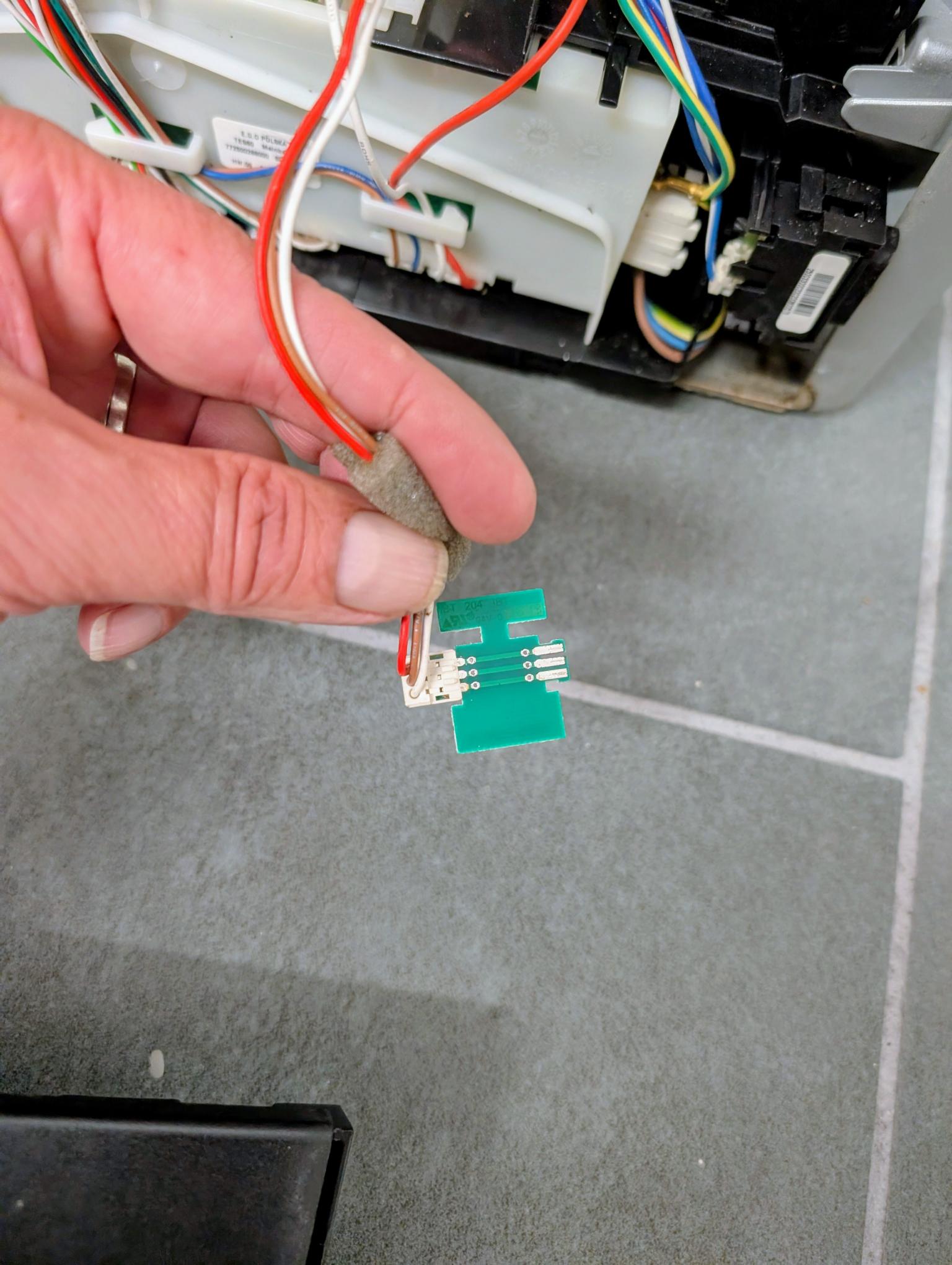

      Mir ist nach dem öffnen aufgefallen das die Platine rumhängt :)
      Hat jemand eine Ahnung wo die hingehört Farbcodierung ist rot - braun - weiss

      Ich hab weder Schaltplan noch Explosionszeichnungen.

      Grüße Olaf

      Mechanische Kenntnisse vorhanden: JA | Elektrische Kentnisse vorhanden: JA | Messgerät vorhanden: NEIN
      Bilder

      • 23ccb7f9-23ab-4e0d-ae40-85a5fd72c5ea~1.jpg

        283,42 kB, 1.536×2.040, 435 mal angesehen

    • Das ist die Diagnoseschnittstelle für Siemens. Die sitzt normalerweise in der Frontblende. Sie wird von hinten eingesteckt. Von außen ist sie dann bei gezogener Tropfschale unter dem Kaffeeauslauf zu finden.

      Teilweise oxidiert die aber mal und ruft dann die seltsamsten Fehler hervor. Daher empfehlen hier einige, den Stecker an der Hauptplatine abzuziehen (sofern man nicht vorhat, die jemals zu Siemens zum Service zu geben).
      INFO-VIDEO

    Hilfe zur selbstständigen Reparatur von Kaffeevollautomaten (Jura, Delonghi, Siemens u.v.m.)
