Siemens EQ6 S500 - Kaffee max handwarm; zieht keine Milch

    • Siemens EQ6 S500 - Kaffee max handwarm; zieht keine Milch

      Hersteller: Siemens | Typ-/Modell: Bitte auswählen... TE655503DE/12 - EQ.6 plus s500 | ca. Baujahr: 2022

      Hallo,
      ich habe mich hier neu angemeldet, da unsere 2,5 Jahre alte Siemens EQ6 plus S500 seit ein paar Wochen beim Zubereiten von Capuchino keine Milch mehr zieht und außerdem der Kaffee nur noch max. handwarm aus der Maschine kommt. Entkalkt und gereinigt wird die Maschine regelmäßig. Privathaushalt, ca. 5 Kaffee / Tag, also nicht übermäßig viel. Auch der Auslauf wurde penibel gereinigt, Dichtungen sind alle vorhanden, der Ansaugschlauch ist sauber und durchgängig.

      Ich habe daraufhin in einem ersten Schwung von "Teiletausch" ohne weitere Prüfung den Durchlauferhitzer und das Keramikventil getauscht (orig. BSH-Ersatzteile). Es kam dann 2-3x der Kaffee wieder normal heiss raus, der Milchbezug klappte weiterhin nicht. Dann war auch der Kaffee wieder kalt.

      Beim Komponententest kann ich den DLE auf 100°C hochheizen (durch mehrmaliges Drücken der Taste), es blubbert dann kurz, die Temperatur sinkt dann aber wieder ab auf einen stand-by Wert zwischen 30 -38°C. Beide Temperatursicherungen haben Durchgang. Das Keramikventil dreht sich in den einzelnen Positionen auch wie es soll, so höre und sehe ich es am Display heraus.

      Hat jemand eine Idee, was hier tatsächlich defekt sein kann und ob und wie ich es beheben kann?

      Viele Grüße
      Jochen

      Mechanische Kenntnisse vorhanden: JA | Elektrische Kentnisse vorhanden: NEIN | Messgerät vorhanden: JA

    • Der Fehler ist ungewöhnlich. Endlich mal wieder was spannendes für uns ;)

      Zieh zuerst mal den Netzstecker, dann den DLE von der Hauptplatine und miss den Widerstand der Heizwicklung. (Eigentlich klingt dein Fehler stark nach einem DLE bei dem einer der beiden Heizstäbe defekt wäre. Aber du schreibst ja, dass der neu sei.... Ich will nur sicherstellen, dass er wirklich ok ist.)

      Des Weiteren sprichst beim Komponententest immer von "die Temperatur" (singular). Schau mal im Menü, dass du beide Temperaturen (Plural), der beiden Sensoren angezeigt bekommst.

      Meine Spekulation hinter der Frage: Ich vermute, dass die Auswertung eines Sensors defekt ist und dieser die Temperatur limitiert. Alternativ könnte auch die Ansteuerung des DLE ein Problem haben. Traust du dir zu, eine einfache 230V Glühbirne (kein LED o.ä.) parallel zum DLE anzuklemmen (Vorher Netzstecker ziehen!)? Daran könnte man sehen, ob der DLE voll angesteuert wird, oder eben nicht.

    • Hallo,

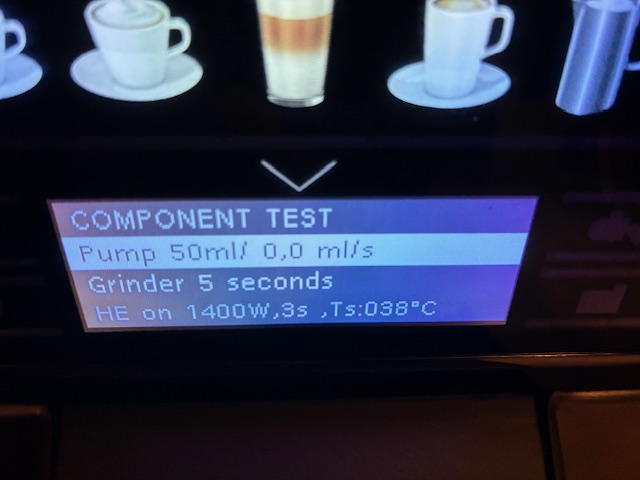

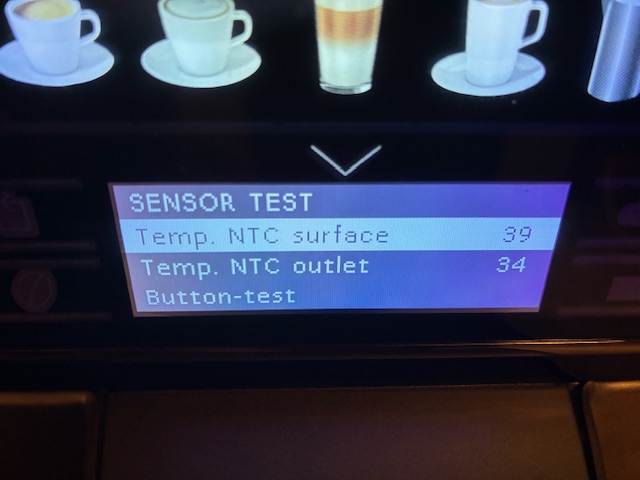

      dass man die beiden NTC angezeigt bekommt wusste ich nicht, danke für den Hinweis! Anbei zwei Bilder direkt nach dem einschalten der kalten Maschine. Sind die Werte plausibel? Die Temperaturen decken sich ja fast, aber sie müssten doch so um die 60 Grad C zeigen und keine 34?
      Der Widerstand der beiden Heizstäbe bei abgestecktem Netzstecker beträgt jeweils 34,5 Ohm.
      Den Test mit der Glühlampe parallel an Heizstab muss ich noch machen, das schaffe ich heute Abend aber nicht mehr.
      Siehst du an den Werten/Bildern etwas auffälliges?

      Grüße
      Jochen

    • Exceer schrieb:

      Die Temperaturen decken sich ja fast, aber sie müssten doch so um die 60 Grad C zeigen und keine 34?
      Der Widerstand der beiden Heizstäbe bei abgestecktem Netzstecker beträgt jeweils 34,5 Ohm.
      Der Widerstand passt. Der DLE ist in Ordnung (Es sind zwei parallele Wicklungen mit je 64 Ohm. Daher sollten 32 Ohm raus kommen. Dein Wert passt.)

      Die Temperaturen zeigen halt 34°C an, weil der DLE wohl halbwegs abgekühlt war.
      Gehe auf Component test und teste den Heater (wird für 3 oder 5s angesteuert). Prüfe dann erneut die Temperaturen. Und ggf mehrfach wiederholen, bis der DLE fast 100°C hat. Vielleicht sind wird nur im oberen Bereich falsch gemessen...? Aber ich denke aktuell eher an eine defekte Diode im Brückengleichrichter (und damit eine fehlende Halbwelle). Aber prüfe das trotzdem mal.

    • Bei 104 C des DLE zeigt der NTC Surface 98 C an, der NTC Outlet zeigt 81 C an. Auch bei 60C des DLE hinkt der Outlet dem Surface ca. 20C hinterher. Ist das so ok oder liegt da der Fehler?

      Was bedeutet das mit der Diode? Platine defekt oder kann man das reparieren?

      Grüße
      Jochen

    • Die Messschaltung für die Temperaturen ist eigentlich sehr einfach aufgebaut.
      Die Temperatursensoren hängen direkt auf der 5 Volt Versorgungsspannung --> Spannung mal messen.
      Die NTC-Temperatursensor bildet dann mit R36 einen Spannungsteiler.
      R37 mit C32 bilden zusammen einen Tiefpaß, der hohe Frequenzen weg filtert.
      Beim zweiten Kanal sind das dann R38 und R39 mit C33.
      Ich würde die Widerstandswerte messen - könnte aber schwierige in der Schaltung sein.
      Schaut doch auch mal nach, ob die Keramikkondensatoren keinen unendlich hohen Widerstandswert mehr haben.
      Diese SMD-Kondensatoren reagieren sehr empfindlich auf mechanische Spannungen oder elektrische Überspannung.

      Grüße TeKa

    • Da die Maschine niedrigere Temperaturen als real misst, dürfte das nicht die Ursache sein. Der Kaffee müsste jetzt ja theoretisch zu heiß werden.

      Ich gehe daher eher von einem defekten Ausgang aus (fehlende Halbwelle?). Daher mal eine Glühlampe parallel zum DLE hängen und schauen, ob die in voller Helligkeit leuchtet. Wenn nicht, dann den Brückengleichrichter durchmessen.

      Wenn der auch ok ist, dann wird man ein Oszi brauchen um die Ansteuerung des FETs zu messen. Dan kommst du dann wohl nicht mehr weiter.

    • Erst mal danke für eure Gedanken und Hilfestellung!
      Um es mit den Worten von guste100 zu sagen: Dann komme ich wohl nicht mehr weiter, weil mir tatsächlich die Lizenz zum Löten fehlt. Was ich bestimmt hinbekommen: Platine ausbauen und sie jemandem zusenden, der sie instandsetzen kann.

      Wie ich eingangs schrieb: Ich bin neu hier im Forum. Würde es hier jemanden geben, der das gegen eine entsprechende Aufwandsentschädigung erledigen würde?

      Fragende Grüße
      Jochen
