Jura J9 Drainagemotor Quetschventil Ansteuerung

    • Jura J9 Drainagemotor Quetschventil Ansteuerung

      Ich habe den Urlaub genutzt, um den nächsten Serienfehler zu begegnen. Da es für die J einen Schaltplan von @WolleP gibt, kann man den defekt schnell auf sechs Transistoren eingrenzen. Ich habe mir eine Prüfplatine aus vier Dioden und zwei Vorwiederständen gebaut. Die vier Dioden sollten beim Einschalten alle kurz aufleuchten, ansonsten liegt ein Defekt vor. Weiter werde ich auf das Thema nicht eingehen, weil es zu speziell ist.

      Der Motor ist bipolar, wird von zwei H-Brücken gespeist, wie bei Wikipedia zu sehen ist:
      de.wikipedia.org/wiki/Schrittmotor#Beschaltung

      Diese Schaltung erkennt man auch im Schaltplan, ich habe von dem defekten Pfad alle sechs Transistoren gewechselt, eine weitere Eingrenzung erachte ich als schwierig, der Defekt tritt "selten" auf, da macht es meiner Meinung nach keinen Sinn mehr Muße rein zu stecken.

      Da es für die neuen Z und E Modelle keinen Plan gibt, ist eine Reparatur nicht möglich, mit erhöhtem Aufwand verbunden.
      Wer mich unbedingt privat kontaktieren möchte:
      Tobias.L-Komtra_Forum@directbox.com
      Allgemeine Fragen ins Forum, ich bin kein persönlicher Seelsorger, für Kaffeevollautomaten.

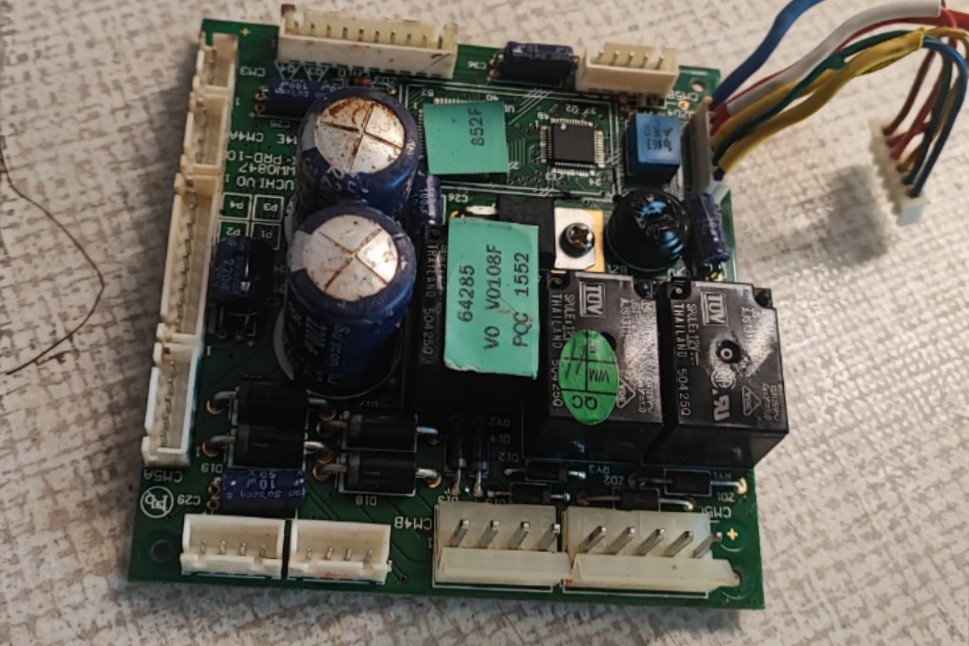

    • Mal wieder eine Platine die im Backofen war. Es waren die gleichen Transistoren kaputt, wie bei der ersten J9. Beim ersten Einschalten, nach der Reparatur, hat es nach Chanel No5 gerochen. Eine SMD Diode hat sich verabschiedet, weil sie wieder die richtige Spannung bekommen hat.
      Wer mich unbedingt privat kontaktieren möchte:
      Tobias.L-Komtra_Forum@directbox.com
      Allgemeine Fragen ins Forum, ich bin kein persönlicher Seelsorger, für Kaffeevollautomaten.
    • Neu

      Der Beitrag ist fast drei Jahre alt, ich konnte einige J und E Platinen retten. Bei der J nimmt man den Schaltplan und Prüfplatine, dann braucht man nur sechs Transistoren und zwei Dioden wechseln. Da sie bescheiden angeordnet sind, mit Kleber oder Plastiklack befestigt sind, lassen sie sich bescheiden wechseln.

      Bei der E Serie kann man alle SMD Bauteile wechseln, die für den entsprechenden Motor zuständig sind. Sie sind als Gruppe angeordnet, mit der Testplatine sieht man keinen eindeutigen Pfad. Man merkt aber, dass der Motor komisch brummt und nicht richtig verfährt.
      Für andere Platinen wäre es zu erarbeiten, welche Bauteile dafür zuständig sind, die sterben eher weg, sind nicht in großem Umfang vertreten. Als Beispiel die Z6, Z8, Z9 oder die F7,8,9.
