Hersteller: Jura | Typ-/Modell: A9 Impressa | ca. Baujahr: 2014

Hallo,
laut Plastikteileprägung sollte meine Impressa A9 von 2014-04 sein.
Laut Aussage meiner Frau hat es beim Mahlen ein Knackgeräusch gegeben , danach wurde dann nicht mehr gemahlen und die Anzeige zeigt Bohnen einfüllen an. Natürlich sind aber Bohnen im Behälter.

Kaffe lässt sich bereiten über das manuelle Zuführen von gemahlenem Kaffee.

Das Mahlwerk ist jetzt ausgebaut.



Den Ring mit der Lochreihe kann ich aber nicht drehen. Zumindest traue ich mich nicht hart da ran zu gehen.
Gibt es eine Möglichkeit die Mahlsteine zu trennen um vielleicht ein Steinchen zu entfernen. Ersatzsteine scheint es ja nicht für die A9 zu geben.

Was mir aufgefallen ist:
- 9Uhr, die beiden Striche sind nicht in Linie.
- 9Uhr, die Kugel in der Lochreihe ist auf Höhe des inneren Strichs.
- 12Uhr, den kleinen blauen Punkt habe ich gemacht, hier sass der Pin des schwarzen Zahnrades, an dieser Stelle ist auch ein Pfeil auf dem schwarzen Zahnkranz. Dieser wäre somit nicht in Linie mit der Kerbe am weissen Rand.

Danke für eure Hilfe.

Mechanische Kenntnisse vorhanden: NEIN | Elektrische Kentnisse vorhanden: JA | Messgerät vorhanden: JA

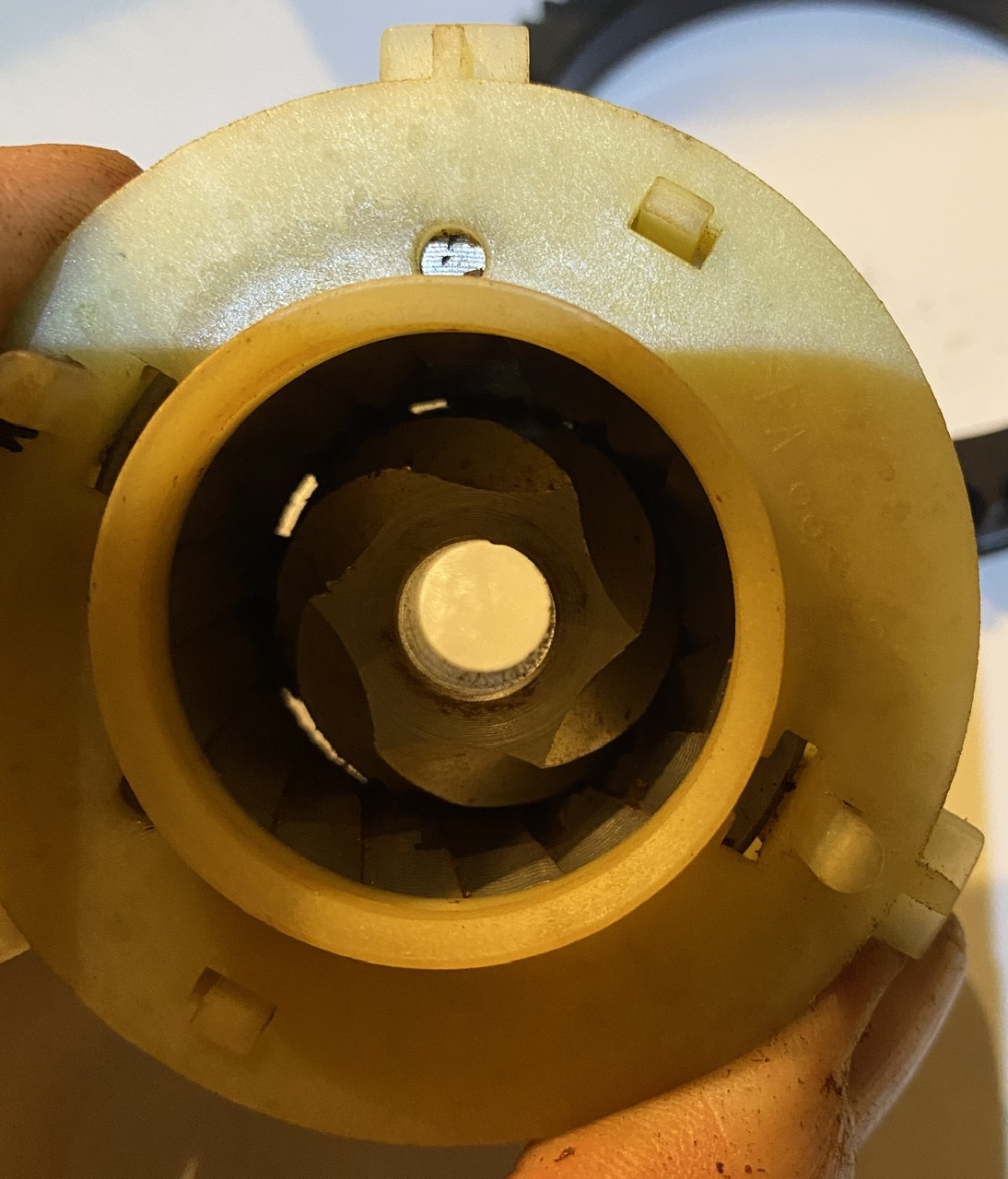

Es ist mir nun doch gelungen den Lochreihenring ab zu nehmen.

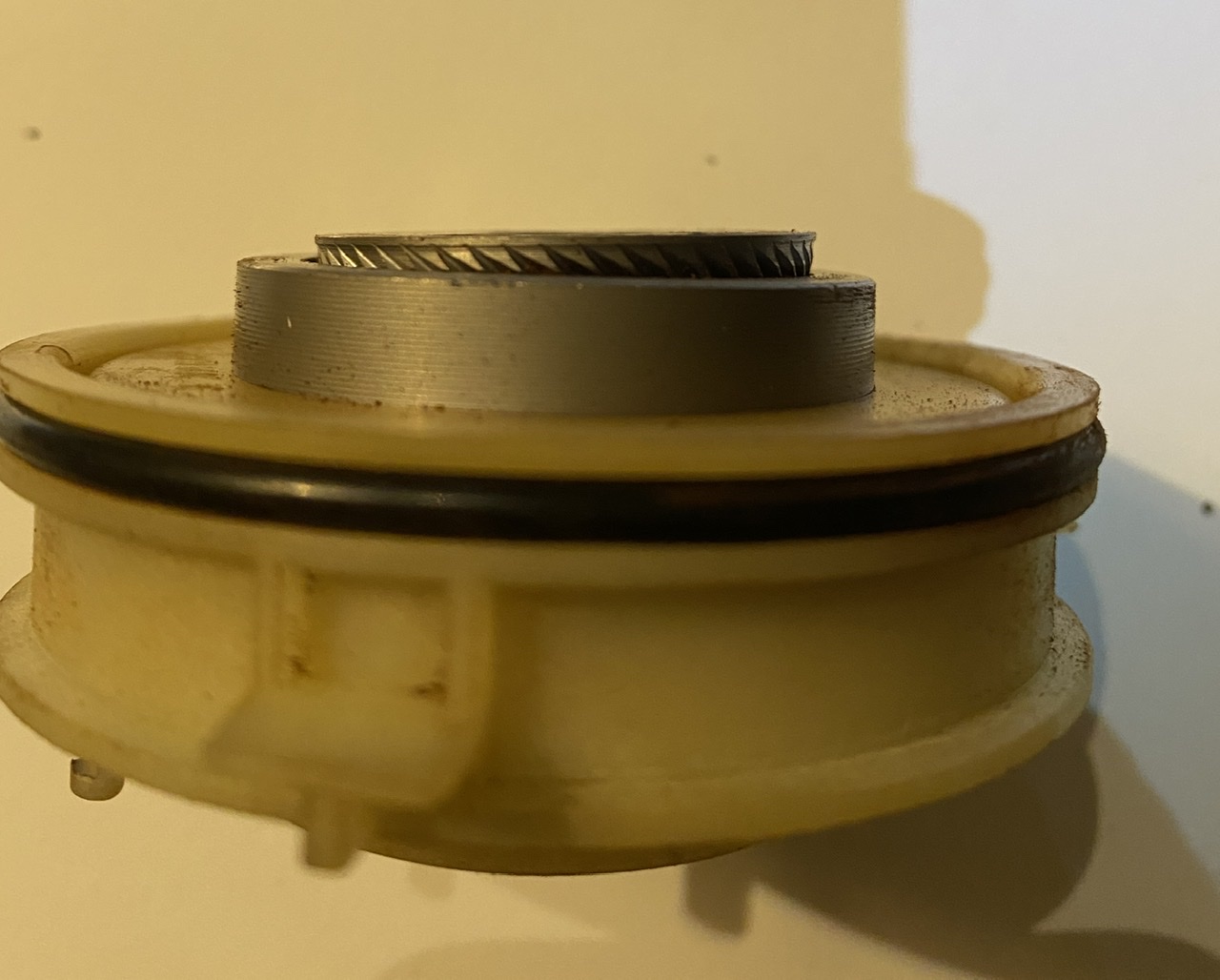

Der innere Stein löst sich nicht vom äusseren und es sieht aus als ob er verkanntet sei.



An der tiefer liegenden Seite ( Im Bild links ) sieht ma durch das Mahlwerk durch, an der rechten Seite ist alles dicht.



Das Schaufelrad unter dem Mahlstein war mir 2-3 mm Kaffeepaste bedeckt.
Müssen unter den Schaufelrad Federn sein ? Ich finde keine!

@harry owl
Danke Harald,
Ich hab den Kegel aus dem Ring gedrückt, mit einem Schraubenziehergriff.
Nach gründlichem Säubern hab ich wieder alles zusammengesetzt, aber beim Kaffeeziehen dreht nun das Mahlwerk nicht.
Also wahrscheinlich Getriebe oder Thermosicherung.
- Thermosicherung : ist dies das weiße Bauteil an der Wand des Mahlwerks? Kann ich diese in ausgebautem Zustand auf Durchgang prüfen?
- Getriebe : wie könnte ich dieses testen ? Das weisse Gehäuse welches um die Mahlsteine gebaut ist entfernen?

@BlackSheep
Danke für deine Hilfe
Das Mahlwerk hat gar kein Geräusch.

Die Thermosicherung Y89 L 90C hat keinen Durchgang.
Zur Hauptplatine kann ich nur sagen dass das manuelle Kaffeeziehen mit Kaffeepulver funktioniert.
Genau wie auch das Display.

Der Mahlwerk-Motor hat ja nur den 240V DC Anschluss an der Platine. Da die anderen 240V Verbraucher (Pumpe) Strom bekommen, kann davon ausgehen dass dadurch auch der 240V DC Teil in Ordnung ist? Oder ist es hier die Gleichrichtung welche aussteigt ?

Übrigens das Mahlwerk ist bezeichnet mit :
Datum 14/04/14
HP MAHLWERK / VG
handelt es sich hier um das Aroma+ Mahlwerk für welches es keine Mahlsteine gibt?

um an die Sicherung zu kommen hab ich das Mahlwerk ausgebaut, also ist die Platine nicht mehr drin.
Ich könnte aber auch an der Platine messen , Black/Blue , wenn wieder alles zusammengebaut ist.
Oder den Mahlkolben ausbauen und ohne die Thermosicherung testen Bkack/Blue direkt an den Motor ?

@harry owl
Ja genau, ich hab halt die Cheffin im Genick sitzen und die hats nicht so mit Geduld
Da ich nicht in Deutschland bin dauert es halt immer etwas länger mit dem Versand.

Ich hab mir das Teil aber schon mal im Shop angeschaut nur ist mir dabei aufgefallen dass es extra mit 23cm Kabellänge beschrieben wird , mein Fühler hat aber nur 18cm. Einen solchen hab ich auch gefunden , dieser hat sogar den Vermerk für Johnson Mahlwerk und meins ist von Johnson.
Hier die 2 Artikel :
für die A9 aber mit zu langem Kabel : HIER
für Johnson Mahlwerk mit der richtigen Länge :
komtra.de/jura-ersatzteile/jur…ler-mahlwerk-johnson.html

Was heisst das? Können hier die Mahlsteine ersetzt werden?


Scheint nicht so einfach zu messen.
Ich habe alles wieder zusammengebaut und das Voltmeter (Gleichspannung) an Schwarz/Blau angelegt.
Bei eingeschalteter Maschine werden 36V gemessen
Wird jetzt ein Kaffee bestellt ändert sich nichts, es geht nicht auf 240V hoch, auch nicht kurzzeitig.
Die wahrscheinlich defekte Sicherung ist eingebaut.

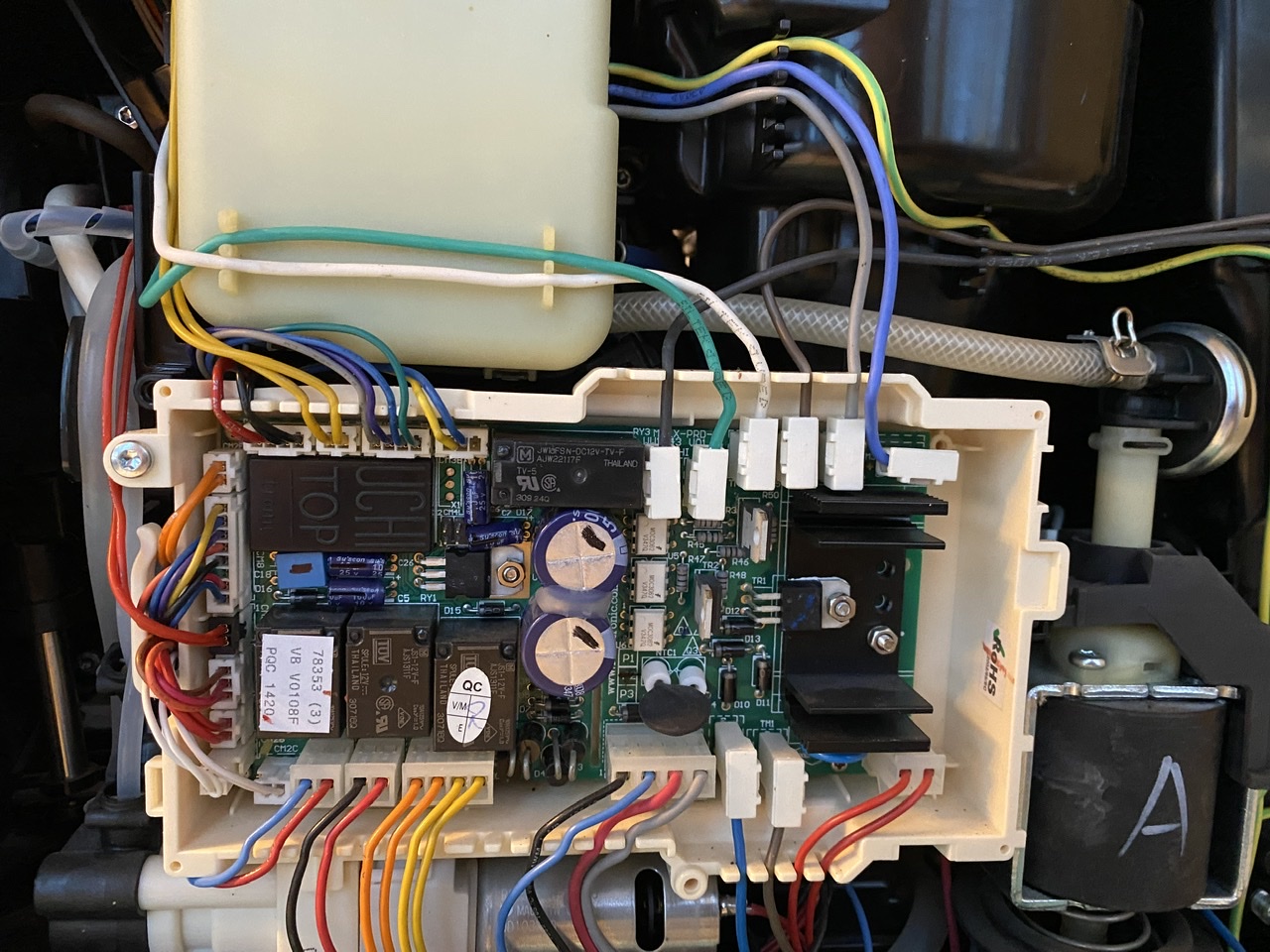

Ich hab an der Platine gemessen blaues/schwarzes Kabel, also Zuleitung Mahlwerkmotor, am 4x Stecker schwarz/blau/rot/grau


Ich habe jetzt ein sensibleres Voltmeter besorgt und damit festgestellt dass beim Bestellen eines Bohnenkaffees kurzzeitig (Sekundenbruchteile) eine 200v Spannung auf das Mahlwerk geschaltet wird.
Da aber keine Leistung gezogen wird geht wohl die Elektronik von einem Defekt aus und nimmt die Spannung zurück.
Die Platine sollte also in Ordnung sein.

Es wird also eine neue Sicherung und ein Wartungs-Satz Dichtungen bestellt.
