Servus,

lade das Video bei Youtube hoch und setze hier den Link rein.

Kein Zugriff

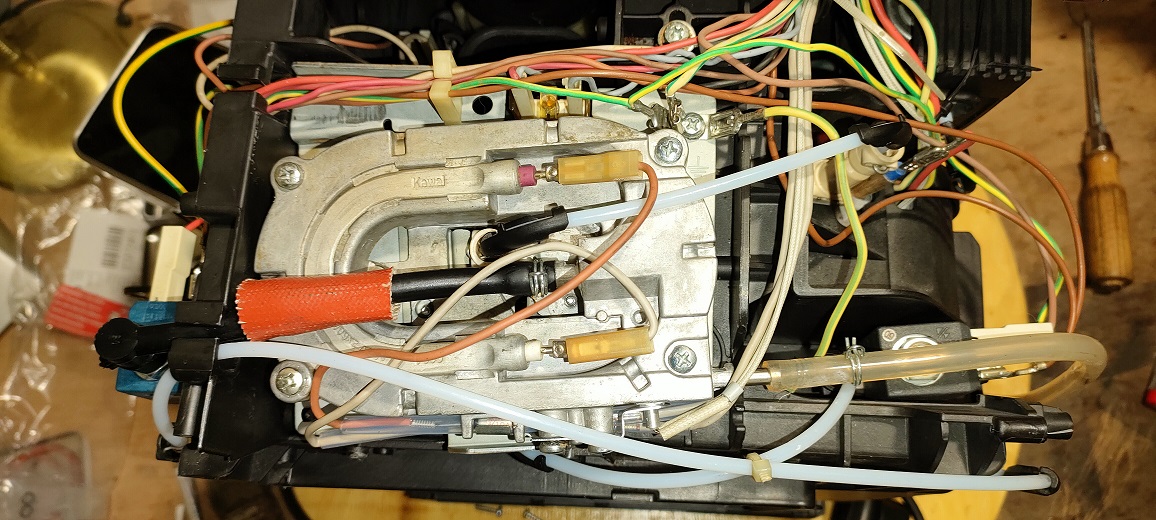

Hmmm...

so einen Innenaufbau kenne ich nicht!
Ist das Ding soweit original oder verbastelt.

Gruß
BS

Ja, sieht verbastelt aus.
Laut Fotos aus einem anderen Forum kaffee-welt.net/index.php/Thre…00-primadonna-EX1-ventil/
wurde der Überdruckanschluss des vorderen MVs wohl durch den als Tassenwärmer dienenden Thermoblock geführt.
Warum, keine Ahnung. Um den darüber auch anzuwärmen und Strom zu sparen? (nicht unbedingt die schlechteste Idee.)


Das ist aber nach Heißwasserbezug normal, irgendwo muss der Druck ja hin, wenn das MV schließt.


Dann schau doch mal wo der milchige Schlauch hinten hingeht. Neben dem Wassertank gibt es innen einen Kunststoffnippel,
der in die Expansionskammer mündet. Meistens gibt es noch ein Y-Stück, an dessen anderem Ende der Schlauch vom
Überdrückventil hinter der Pumpe angeschlossen ist. Bitte mal mehr Fotos vom Innenleben, von hinten besonders, damit man was sieht.
Vielleicht ist auch mit der Expansionskammer was nicht in Ordnung, oder die sitzt total zu.

Und wie in dem oben verlinkten Beitrag aus der Kaffeewelt schon erwähnt, behaupte ich auch, das die Ventile falsch eingebaut sind.
Vorne soll das 2-Wege sein, ohne Entlüftungsanschluss, und hinten das 3 Wege. (Sollte es sich sogar um die SELBE Maschine handeln?)
Das ist doch nicht ohne Grund ab Werk so verbaut!

Eines würde ich mal behaupten.
Nachdem die Hauptheizung oben sowohl Versorgungsspannungsanschlüsse
als auch einen Temperatursensor hat, ist diese nicht wie bei manchen
einfacheren EX Geräten ein reiner Abkühlkondensator, sondern die
Hauptheizung des Gerätes - die aber hier (wenn überhaupt) den Überdruck
aus dem 3-Wege-Ventil erhitzt....

Ich kann mir nicht vorstellen, dass man aus einem 2-Heizungsgerät eines
mit einer Heizung macht, ohne die Elektronik und damit den ganzen
Programmablauf zu ändern - was auch erklären würde, warum das Gerät
nicht richtig funktioniert.
Laut den Teilelisten ist die ESAM6700 EX1 auch ein 2-Heizungs-Gerät. Aber
letztlich sicher muss das jemand anderes bestätigen, da die DeLonghi
Teileaufstellungen oft das Papier nicht wert sind auf dem sie stehen.

Nach allem was ich rausfinden konnte ist die:
-ESAM6700, die ESAM6700 EX2 und die ESAM6700 EX3 ein 2-Heizungssystem
-mit "normaler Wasserheizung" und Hufeisendampfheizung
-ESAM6700 EX1 ein 2-Heizungsystem
-mit "normaler Wasserheizung" und Runddampfheizung

Dem, der das Gerät so unfachmännisch verpfuscht hat, gehört dieses nach
meinem jetzigen Wissensstand links und rechts um die Ohren geschlagen...

Hallo
oben die Heizung ist die Tassenheizung
die EX 1 hat für Kaffee und Dampf nur hinten
die oben muß auch so umgeschweißt sein das sie nicht als Kaffeeheizung zugebrauchen ist
bei Dampfbezug müßte die hinten wie bei Jura hoch heizen
man müßte schauen ob der schwarze Schlauch vom oberen Brühkolben auch noch eingebaut ist dann sollte das erst mal so passen
Grüße Harald

Moin, klares nein.
Aus dem Original Service Manual, das in einem anderen Forum veröffentlicht ist, geht ganz klar hervor und ist dort auch so betitelt, das der Thermoblock nur als Tassenheizung benutzt wird.

Edit: Harry war schneller.

Die hat normal auch nur eine Heizschleife, also 600W.

Will ich nicht betreiten - kann sein - daher die Einschränkung - bis es jemand
anderes besser weiß

In der (wie üblich extrem besch...) DLS-Explosionszeichung der EX1 die ich habe,
geht der Wasserweg durch die obere Heizung durch und die Heizung hat eine
Bestellnummer 5532139700 die 2 Heizschleifen á 600W haben. Ob evtl. nur eine
angeschlossen ist, kann ich nicht sagen.
Auch nicht ob tatsächlich dort Wasser durchfließt, da das eine Ende "A" heißt
und das andere "C" und es keine weiteren Verbindungen mit "A" oder "C" auf
der Seite gibt. Nur "B" ist sinnvoll verknüpft.

Was lernen wir (ich) daraus? Soll sich mit dem DL-Zeug beschäftigen wer Spaß
daran hat - ich halte mich ab sofort hier wieder raus.
Bei Jura etc. kann man evtl. mal grübeln was für eine Mühle reingehört, wenn es
Geräte mit zwei verschiedenen Mahlwerken gibt, aber so ein Versions-Chaos
mit mistigen, widersprüchlichen bzw. unzutreffenden und vor allem so gut wie
immer unvollständigen Zeichnungen wie bei DL sucht seinesgleichen.
