Hersteller: DeLonghi | Typ-/Modell: EAM 3500 - Pronto Cappuccino | ca. Baujahr: 2014

Hallo,

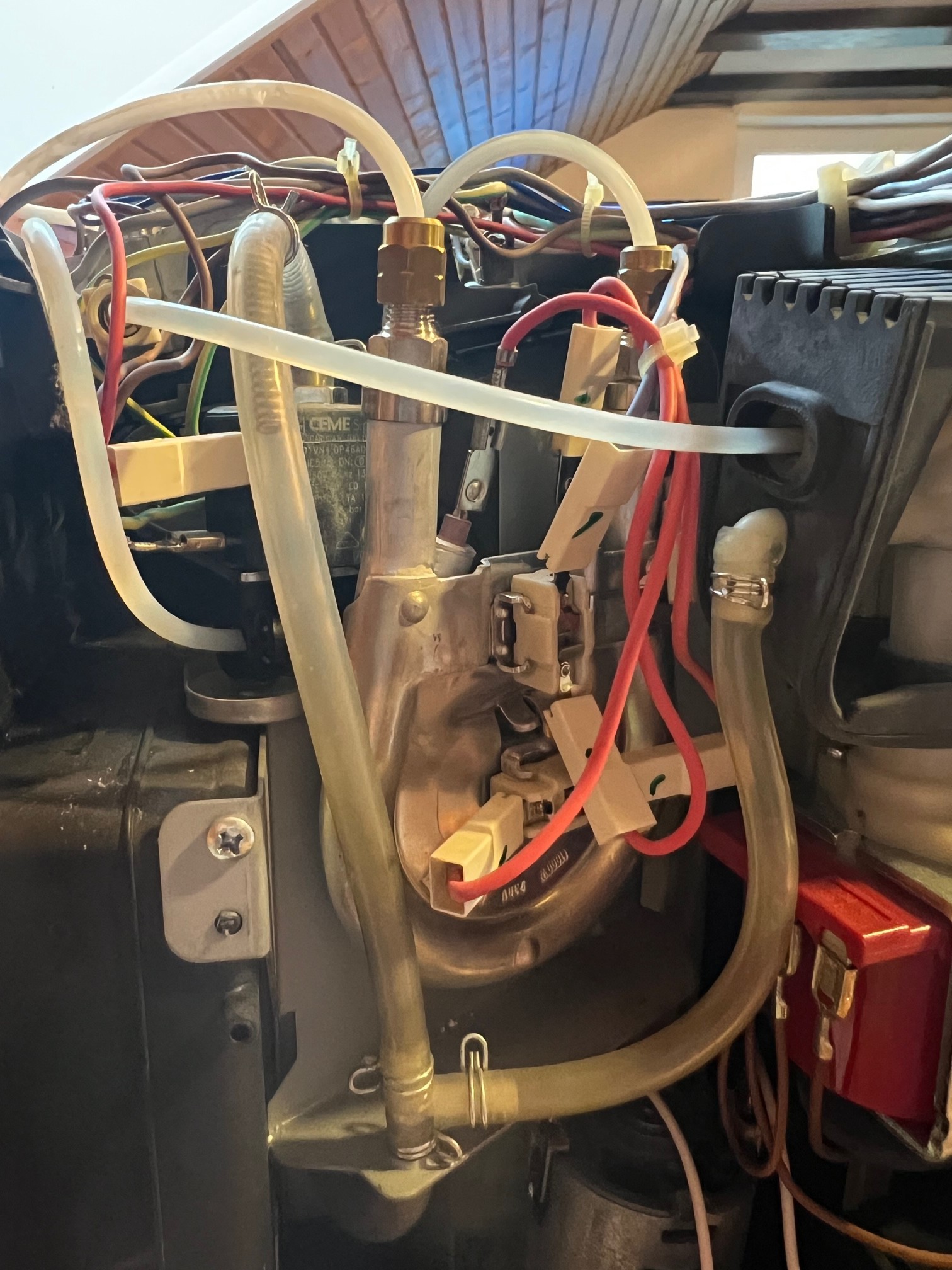

wenn ich die Maschine öffne (Rückseite) blicke ich aus eine Art "Hufeisen", woran mehrere Kabel angeschlossen sind.
Nachdem ich das "Hufeisen" getauscht habe und alle roten Kabel und das blaue wieder angeschlossen habe, wollte ich die Maschine
mit dem rückseitigen Schalter einschalten.
Dann saß ich im Dunkeln weil der FI rausgeflogen ist.
Vermutlich habe ich Kabel vertauscht. Auf den zuvor gemachten Foto kann ich das nicht mehr eindeutig erkennen welcher Kabel wohin angeschlossen ist.
Frage:
Gibt es einen Anschlussplan?
DANKE für eure Mühe

Mechanische Kenntnisse vorhanden: JA | Elektrische Kentnisse vorhanden: JA | Messgerät vorhanden: JA

Blöder Kabelbinder:-)

Ok, danke.
Dann etwas konkreter:
Der Kaffee wurde nicht mehr heiß, nur noch lauwarm.
Die Heizplatte erhitze sich erst nach ca. 15 Minuten.
Der dann gemachte Kaffee wurde aber immer noch nicht heiß.
Probleme mit dem Milchaufschäumer gab es auch. Müsste ich mein Weib fragen.
Vor ca. 5 Jahren habe ich die Heizung, den Wasserfilter und die Platine getauscht.
Bis vor 3 Wochen war auch alles ok.
Also habe ich die Heizung, den Wasserfilter und den Erhitzer bestellt und eingebaut.
Gehäuse wieder angebaut und den Stecker in die Dose.
Dann den Schalter auf der Rückseite gewippt und peng, es wurde dunkel.

Soweit die Historie einer Maschine mit der ich grundsätzlich sehr zufrieden bin.

VG Gerd

Stimmt, da hast du des Pudels Kern getroffen:-)
Ein Anschluss von dem "Hufeisen" war mit seinen braunen Kabeln an das dahinter befindliche Blech gebogen.
Also ein Masseschluss zwischen Phase und Erde.
Hab jede Masseverbindung, vom Stecker aus gesehen gelöst bis der Masseschluss weg war und so bin ich an dem Blech gelandet.
Dann alles wieder zusammen gebaut, eingeschaltet und offensichtlich alles ok.
Allerdings kam kein "Spülwasser" nach dem Einschalten. Na ja, die Leitungen müssen ja auch erst gefüllt werden.
Dann zischte es und auf der rechten Seite kam Dampf raus.
Gehäuse aufgemacht und dann wieder eingeschaltet.
Der Dampf kam zum Einen unter dem Heizelement aus dem Schlauchanschluss und zum Anderen aus dem hinten liegenden Anschluss.
Beide bekomme ich jetzt auch nicht mehr dicht.
Ich habe 5mm Ersatzteile bestellt weil die auch drin waren und die Anschlüsse dicht waren.
Werde den Sonntag nutzen und die Teile nochmal ausbauen.
Oder kann man beim Anschluss der Schläuche an das Heizelement was falsch machen?

Dank an alle Helfer!:-)
Beim Ausbauen waren die Dichtungen nicht mit dem Schlauch rausgekommen sodass ich auch nicht dran gedacht habe neu Dichtungen zu montieren. Das hab ich jetzt gemacht und, alles dicht.
Dann habe ich mir einen mittleren (Größe) Kaffee gemacht und dann einen Großen.
Vielleicht Einbildung aber ich hab das Gefühl, dass die Kaffeemenge gleich ist.
Lediglich der Espresso war super.
Kann man die Kaffeemenge irgendwie regulieren? Im Menü finde ich nix.

Sorry, aber die Taste kenne ich.
Das Problem hingegen ist, dass die Menge Kaffeemehl immer gleich ist.
Egal ob ich milden Kaffee oder sehr starken Kaffee "zapfe".
Der Espresso schmeckt nahezu normal, so wie er sein sollte und der große
Kaffee irgendwie wässrig.
Offensichtlich kommt, egal welche Einstellung ich wähle, immer die gleiche Menge Kaffeemehl???

Danke, auch die Möglichkeit werde ich probieren.
Ich hatte schon mal folgende Überlegung:
Durch Betätigen der "Kaffeebohnentaste" wird doch eine "Uhr" gestartet, die die Laufzeit des Mahlwerkes vorgibt.
So gelangt je nach Einstellung der Taste -mild bis sehr stark- mehr oder weniger Kaffee ins Mahlwerk wodurch wiederum die Stärke des Kaffees bestimmt wird. Richtig?
Wenn ich die "Bohnentaste" drücke ändert sich zwar der Text im Display aber nur der Expresso ist fast ok.
Zapfe ich einen großen sehr starken Kaffee schmeckt der nach Wasser und die letzten Sekunden kommt fast klares Wasser in die Tasse.
Jetzt probiere ich erst mal den Tip von Heini:-)

Leider blieb der Tipp ohne Auswirkung.

Ich hab mal die Sekunden, während das Mahlwerk läuft, bei unterschiedlichen Kaffeemischungen gestoppt.
Es waren immer knapp 5 bis knapp 6 Sekunden, egal ob mild und kleine Menge oder sehr stark, großen Kaffee und 2 mal drücken.
Bei meinen zuvor genannten Überlegungen währe das Ergebnis nicht passend, oder?
