Jura XS90 One Touch Impressa - LED am Auslass

mike-the-bike · 27. Februar 2022, 10:12

Genau, mal die Funktionsweise einer LED googeln ... dann wird einiges klar.
Wenn Sie dann noch die Spannung an der Platine messen, wissen Sie auch ob von dort Spannung kommt...

Danceman · 28. Februar 2022, 06:09

mike-the-bike schrieb:

ich habe von einem vorwiderstand geschrieben

War so nicht zu verstehen. Liest sich leider so als wenn man einfach 12V dranhalten soll. Steht ja auch keine Angabe zur Höhe des Vorwiderstandes bei 12V. Wer das also hier nur überfliegt ohne zu wissen was er tut wird einfach eine LED weniger besitzen.
Und dann ist ja die Frage warum überhaupt 12V zum testen wenn man nur 1,2 bis 3V braucht? Sicherer wäre es ein annähernd passende Spannung anzulegen statt gleich mit unsinnig hohen 12V ranzugehen.
Deswegen mein Hinweis das 12V völlig ungeeignet sind damit ein Laie eine LED auf Funktion testen kann. Und als Profi legt man sowieso keine 12V an und nimmt gleich 1,5V aus dem geregelten Netzteil (oder das Messgerät mit Diodentestfunktion)

mike-the-bike · 28. Februar 2022, 07:49

@Danceman ok ... du hast ja Recht ich war sehr ungenau.

RolandM · 28. Februar 2022, 22:36

mike-the-bike schrieb:

LED kann man auch auf Durchgang messen...

Ja ich weiss was ein Diode ist

Aber viele Leute hier werden denken das die du mit 'Durchgangsmessung' eine Messung von Multimeter im Widerstandsbereich meinst.
Und einen LED testen auf Durchgang ist doch eine fremde Sache... besser um ein paar mA mehr dadurch und dann sehen ob der LED noch leuchtet, das macht doch mehr Sinn!

mike-the-bike schrieb:

Einfacher ist eine prüfspannung von 12V anzulegen

Sag das doch nicht so. IMMER einen Vorwiderstand benutzen um den Strom zu begrenzen. Leute die hier lesen das es ein gutes Idee ist um ein LED mit12V zu speisen werden viele LEDs kaputt machen...
Also am besten deine Post bearbeiten/anpassen, glaube ich

nonickatall · 3. März 2022, 14:24

Hab jetzt meine Dampfheizung repariert und bin jetzt dabei die Maschine wieder zusammenzubauen. In dem Zuge würde ich jetzt gerne mal die LEDs messen. Wann gehen denn diese LEDs denn an?

Direkt wenn man die Maschine einschaltet?

Oder erst wenn sie betriebsbereit ist?

harry owl · 3. März 2022, 16:03

Hallo
das kann man nicht genau sagen mache wenn sie an Netz gehen für gewisse zeit oder die LE zb erst beim Anschalten

nonickatall · 3. März 2022, 16:06

So habe mal endlich gemessen. Direkt nach dem Einschalten des hinteren Hauptschalters liegen an den Steckverbindungen der LED 5V an. Ist das normal, oder ist das ein Defekt meiner Steuerung?

Sind 5V nicht zu viel, hier war die Rede von zwischen 1-3V und gehen die LED an, wenn der hintere Hauptschalter eingeschaltet wird? Dann würden die ja praktisch rund um die Uhr brennen...

Und weiß jemand wo man diese LED`s her bekommt?

harry owl · 3. März 2022, 16:15

harry owl schrieb:

mache wenn sie an Netz gehen für gewisse zeit

das sollte ein Teil deiner Frage beantworten

nonickatall · 3. März 2022, 16:23

harry owl schrieb:

Hallo
das kann man nicht genau sagen mache wenn sie an Netz gehen für gewisse zeit oder die LE zb erst beim Anschalten

Dunkel ist der Rede Sinn..

Willst Du damit sagen: Die gehen beim einschalten des Netzschalters an und nach gewisser Zeit wieder aus?
Sind 5V ok?

harry owl · 3. März 2022, 16:35

ist das auch die mit dem F3 dann passt da was grundlegenes nicht

nonickatall · 3. März 2022, 16:37

Du sprichst gerne in Rätseln.

Was ist F3?

harry owl · 3. März 2022, 16:43

fehler 3 hast eine oder 2 Maschinen welche XS90 OT ist es denn es gibt 4 Ausführungen

nonickatall · 3. März 2022, 17:00

Oh Ok Fehler 3..

Ja, das ist dieselbe Maschine ich habe nur eine Jura..

nonickatall · 3. März 2022, 17:02

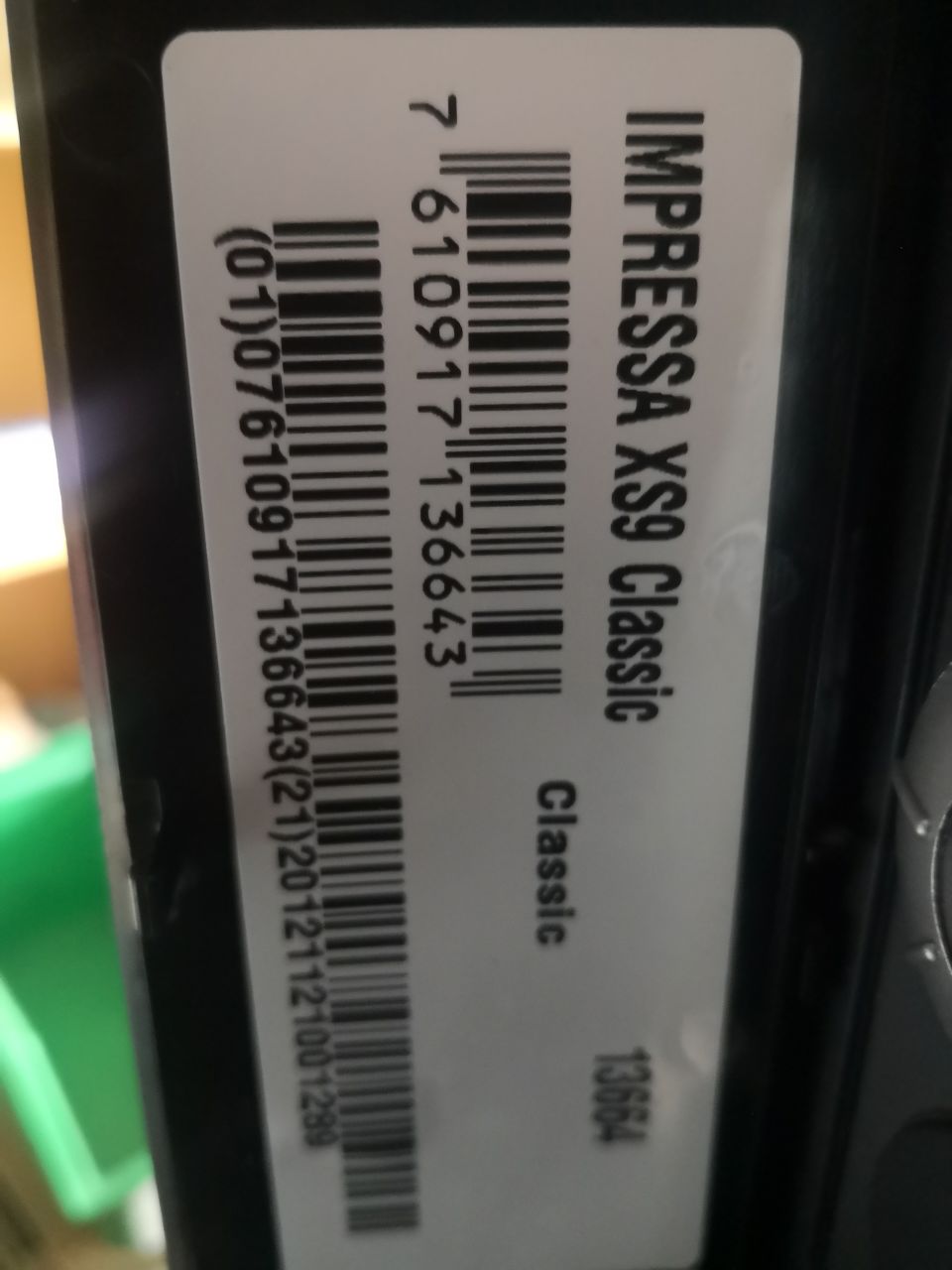

Hier...

RolandM · 8. März 2022, 10:25

nonickatall schrieb:

So habe mal endlich gemessen. Direkt nach dem Einschalten des hinteren Hauptschalters liegen an den Steckverbindungen der LED 5V an. Ist das normal, oder ist das ein Defekt meiner Steuerung?

Das sagt nichts als kein LED ist angechlossen. Fuer einen LED ist die Spannung nicht wichtig aber der Strom. Als kein Strom fliesst kann auch 25V anliegen, nur nach anschliessen der LED wird durch den Vorwiderstand den Strom begrenzt und also wird auch ein viel niedrigere Spannung gemessen ueber dem LED.

mike-the-bike · 8. März 2022, 10:54

Also mal zusammengefasst es liegen an den Steckern nach dem einschalten 5V an ...
Und die Diode schonmal mit prüfspannung getestet?
Wenn ja bei welcher Spannung leuchtet sie?
Ich würde mal mit 1,5 volt anfangen und dann erhöhen... z.b mit Batterie Halter.... 1,5 volt Batterie rein und los

harry owl · 8. März 2022, 11:28

Hallo
mal so eine Frage ist denn Fehler 3 schon behoben wenn der an der Steuerung liegt was selten möglich ist
dann hat sie das hier auch erledigt
es ist auch möglich da es eine LE ist das die erst leuchten wenn die Maschine fehlerfrei ist

RolandM · 8. März 2022, 17:36

mike-the-bike schrieb:

Und die Diode schonmal mit prüfspannung getestet?
Wenn ja bei welcher Spannung leuchtet sie?

Mach das doch bitte mit einen Vorwiderstand.

mike-the-bike · 8. März 2022, 17:43

Bei 1,5 volt braucht man keinen vorwiederstand.
LED fängt (je nach Farbe) bei ca 1,5 Volt an ... warum einen vorwiederstand, wenn man mit 1,5 volt startet?....
Es sind 5 Volt ohne Last gemessen...

sb_NUE · 8. März 2022, 17:48

mike-the-bike schrieb:

Bei 1,5 volt braucht man keinen vorwiederstand.
LED fängt (je nach Farbe) bei ca 1,5 Volt an ... warum einen vorwiederstand, wenn man mit 1,5 volt startet?....
Es sind 5 Volt ohne Last gemessen...

Zur Strombegrenzung. Grundwissen 8. Klasse.
