    • Jura ENA 8 - Öffnen des Gehäuses

      Hallo,

      anbei eine Kurzbeschreibung zum öffnen des Gehäuses und eine
      weiterführende Anleitung unseres Mitglieds Uomoragno.

      1. Emblem hinten herausnehmen (ist wohl nur gerade eingesteckt - kein Bajonettverschluss etc.)
      2. Untere Stegblende unten etwas herausziehen und dann nach oben schieben und wegnehmen
      3. Obere Stegblende auch hier mit einem Schraubenzieher im Bereich des Emblemlochs etwas raushebeln und nach oben rauszeihen
      (Beide Stegblenden sind von oben her reingeschoben - wenn man sie mit Gewalt nach hinten zieht brechen die Führungen ab)
      4. Die 4 jetzt sichtbaren Ovalkopfschrauben lösen
      5. Seitenteile nach hinten ziehen und nach außen abnehmen

      ENA8 Gehäuse öffnen_.pdf

      Gruß
      BS
      Immer logisch und Schritt für Schritt vorgehen. Blinder Aktionismus kostet Zeit und Geld.
      Küche: Jura GIGA 5 Pianoblack-Chrom Bj: 2012
      Büro: [sJura GIGA X3 ALU Bj: 2014

    • Jura ENA 8 - Anleitung Gehäuse öffnen

      Hersteller: Jura | Typ-/Modell: ENA 8 | ca. Baujahr: 2018

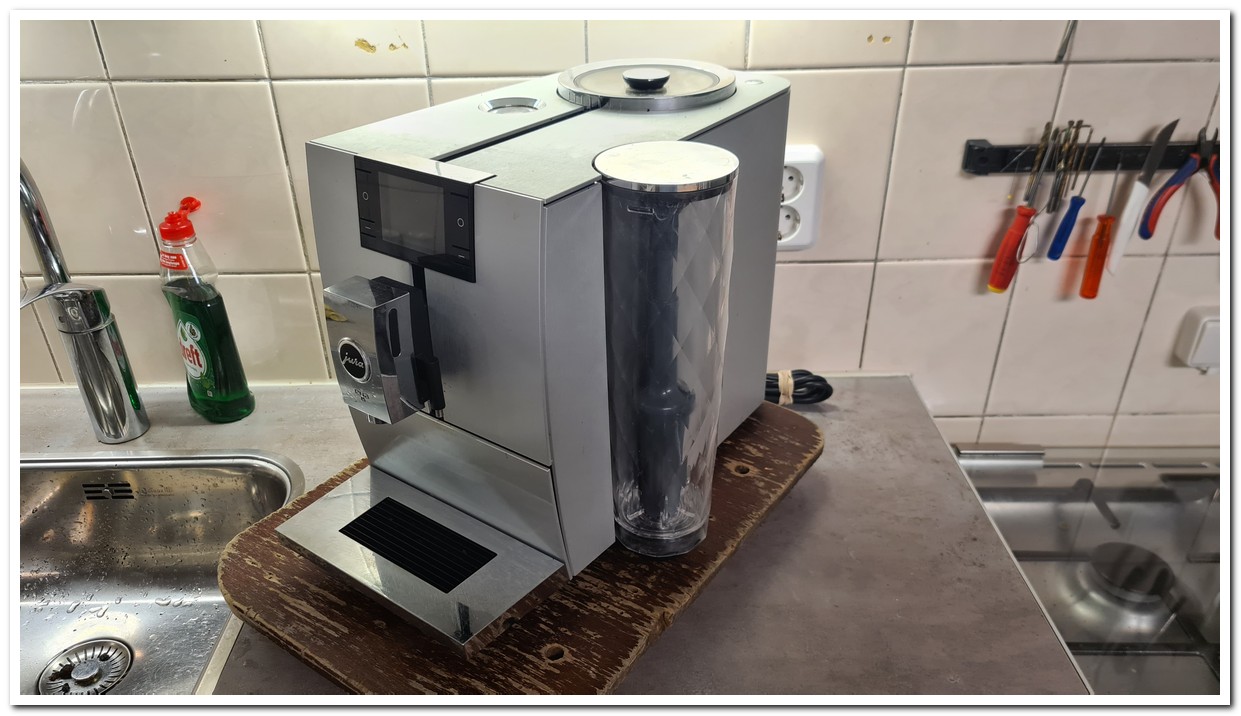

      Hier ein par bilder wie ein gehause zu offnen ist von ein Ena 8. So kann mann im erstens die BG ausnehmen
      Im kurz:

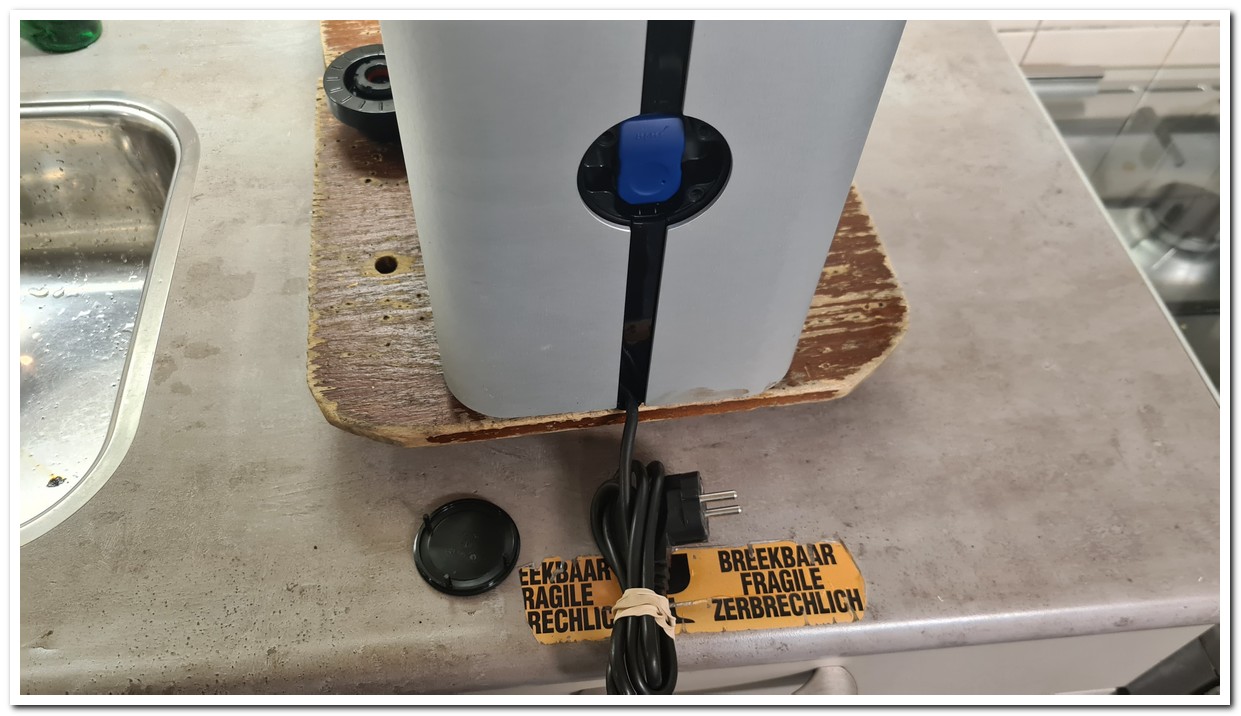

      Hinteren Jura emblem abnehmen

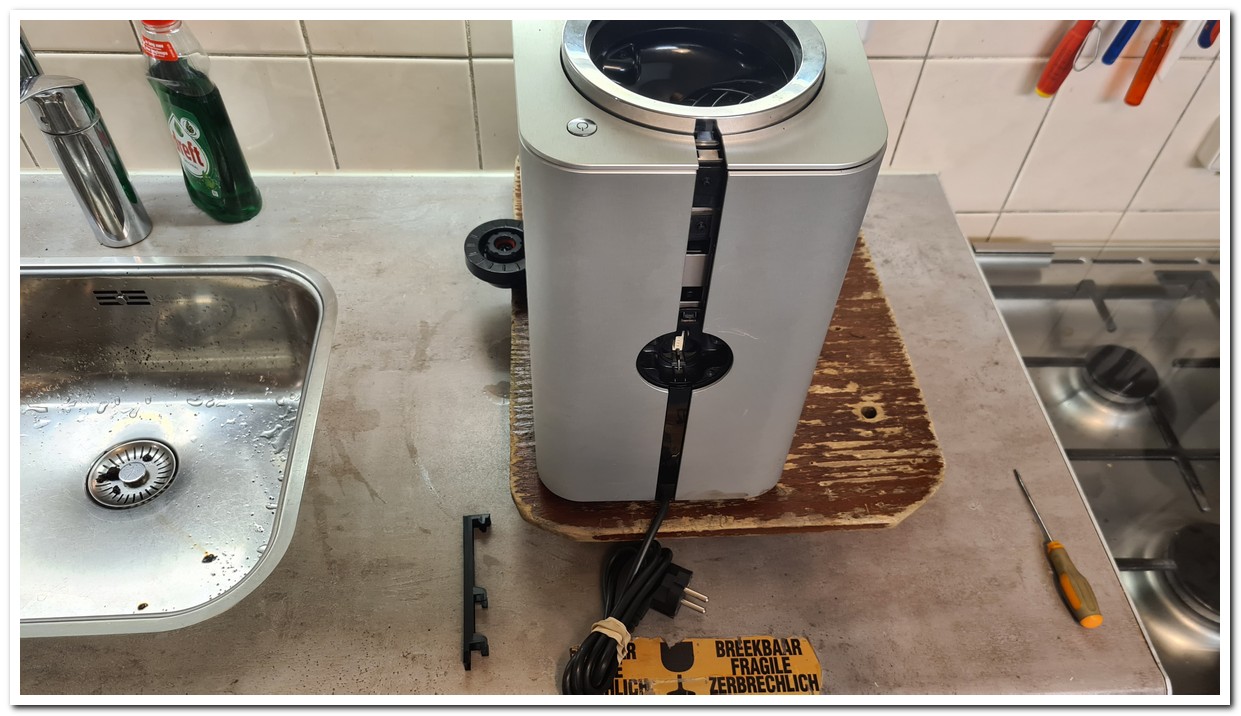

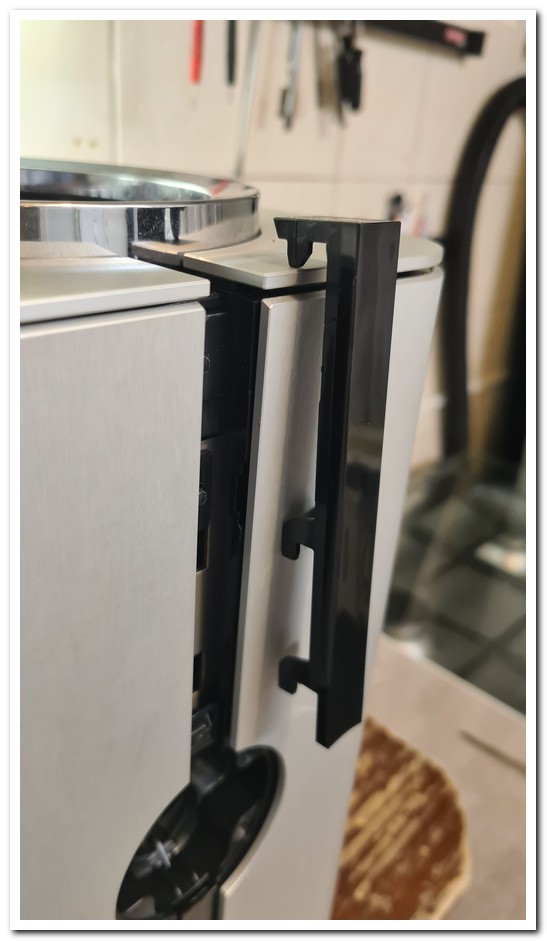

      Obere Schwarze liste hinter nach oben schieben

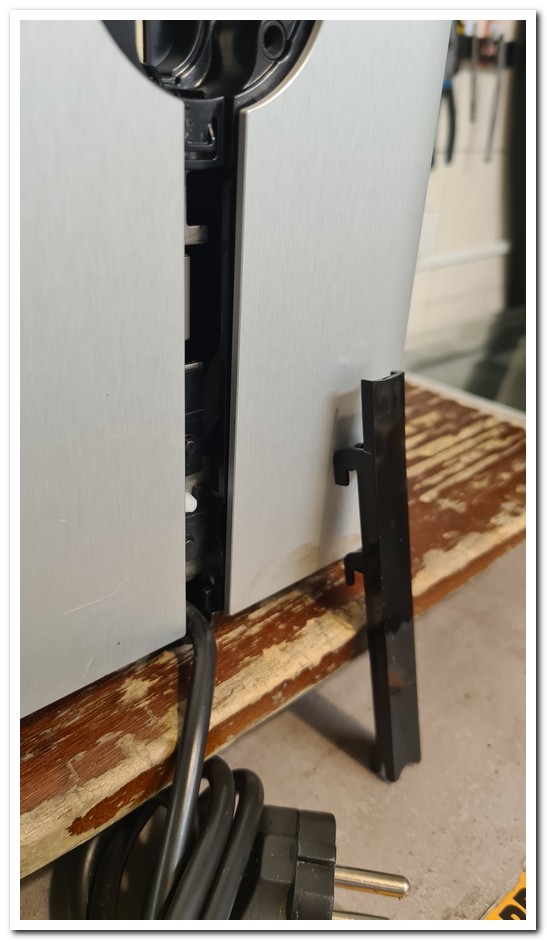

      Untere liste nach auch nach oben schieben um ihn ab zu nehemen

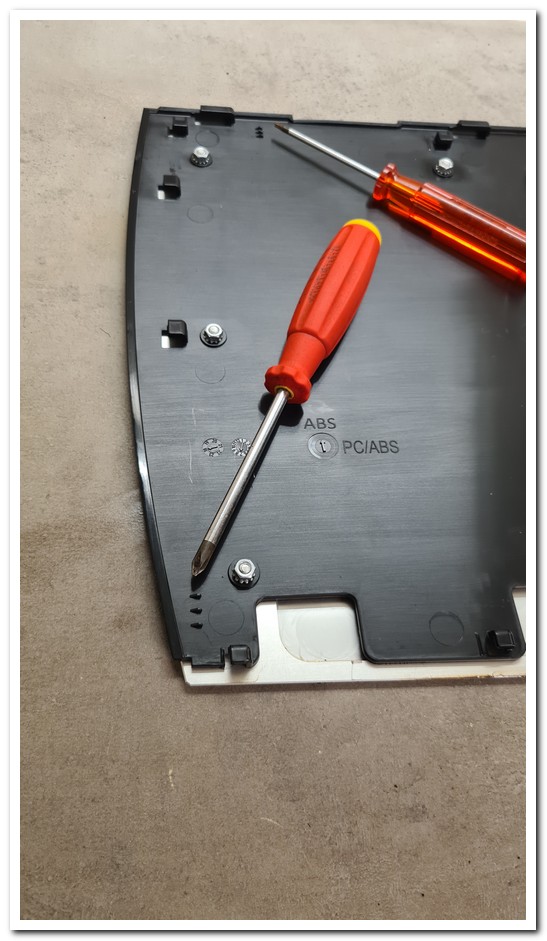

      Jura schrauben dorthinter lösen

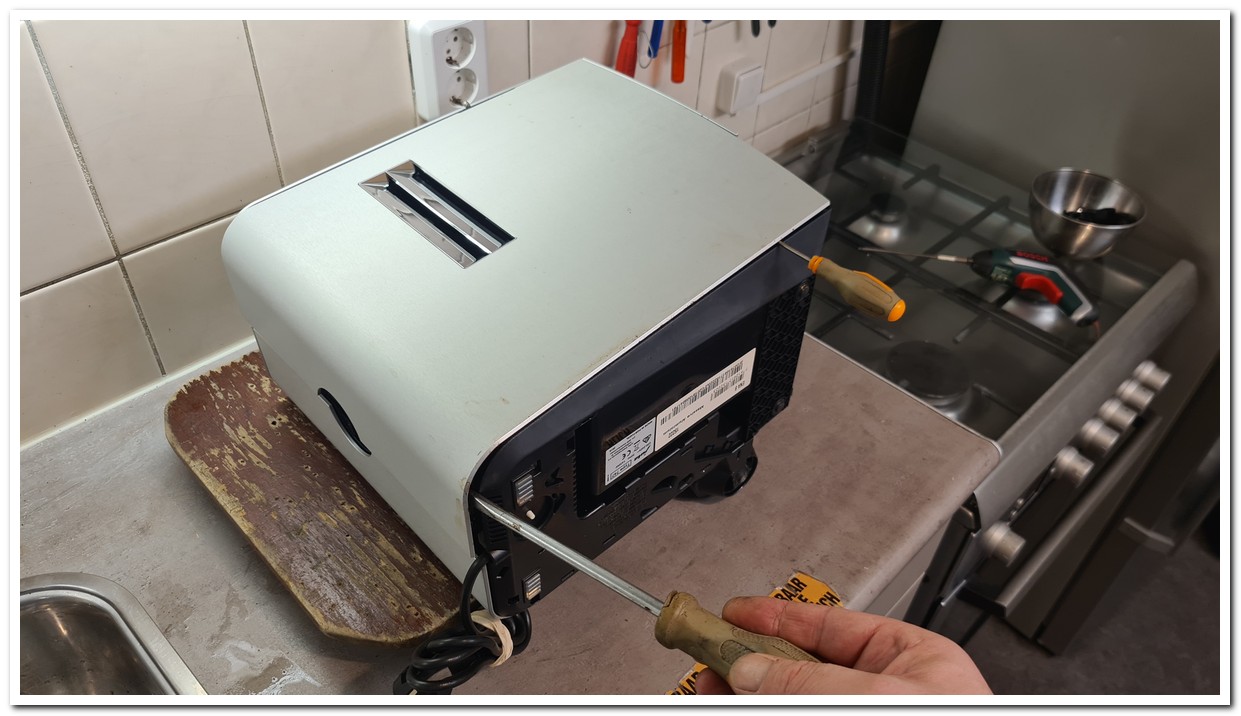

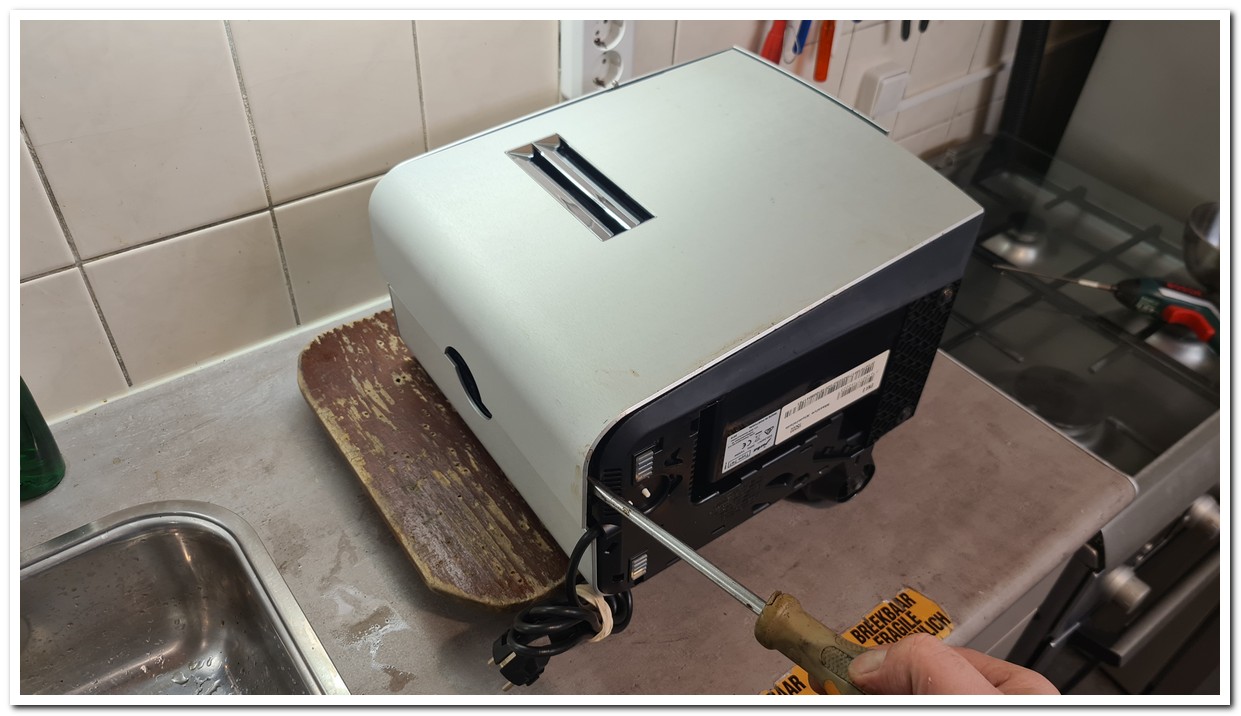

      Seitwände sind nur leicht geklipst im vordere bereich, also mit dicken schraubenzieher beim hinteren bereich kraft ausuben wie abgebildet. Es kann hilfen ein kleinere schraubenzieher beim vordere klipspunkte ein zu schieben.

      Mechanische Kenntnisse vorhanden: JA | Elektrische Kentnisse vorhanden: JA | Messgerät vorhanden: JA
      Bilder

      • Jura Ena 8 gehause offnen 1.jpg

        219,13 kB, 1.241×716, 1.211 mal angesehen

      • Jura Ena 8 gehause offnen 2.jpg

        212,08 kB, 1.241×716, 1.388 mal angesehen

      • Jura Ena 8 gehause offnen 3.jpg

        240,96 kB, 1.241×716, 1.465 mal angesehen

      • Jura Ena 8 gehause offnen 4.jpg

        95,95 kB, 547×941, 1.442 mal angesehen

      • Jura Ena 8 gehause offnen 5.jpg

        150,79 kB, 547×941, 1.470 mal angesehen

      • Jura Ena 8 gehause offnen 10.jpg

        224,28 kB, 1.241×716, 1.509 mal angesehen

      • Jura Ena 8 gehause offnen 8.jpg

        228,36 kB, 1.241×716, 1.475 mal angesehen

      • Jura Ena 8 gehause offnen 11.jpg

        178,52 kB, 547×941, 1.453 mal angesehen

    • Hallo,

      vielen Dank für die Bilderanleitung. Habe sie
      mal in die richtige Rubrik verschoben.

      Da es schon ein Thread für die ENA 8 gab
      habe ich auch beide zusammengefügt.
      Dann sind alle Infos dazu am gleichen Platz.
