Melitta Caffeo Barista F 750 - 102 - automatisches Bohnenfach einbauen

    Diese Webseite verwendet Cookies. Durch Weiternutzung dieser Webseite erklären Sie sich hiermit einverstanden. Nähere Informationen zu Cookies und Ihrer Widerspruchsmöglichkeit, entnehmen Sie unserer Datenschutzerklärung.

    • Melitta Caffeo Barista F 750 - 102 - automatisches Bohnenfach einbauen

      Hersteller: Melitta | Typ-/Modell: Caffeo Barista F 750 - 102 | ca. Baujahr: 2017

      Hallo an alle Mitglieder.
      Ich hoffe ihr könnt mir weiterhelfen.
      Ich habe einen defekten Melitta Barista Typ F 75 / 0-102 gebraucht gekauft. Das Problem ist das bei dem Vollautomat der komplete Automatische Bohnenfach fehlt. Ich wusste dass natürlich.
      Ich werde einen neuen Bohnenfach kaufen, aber ich weiss nicht wie er angeschlossen werden muss. Auf die Platine schätze ich mal aber wie?
      Ich hoffe jemand kann mir weiterhelfen, und auch ein Foto machen wie man das ganze anschließt. Oder zumindest erklärt.
      Vielen Dank im vorraus! :)

      Mechanische Kenntnisse vorhanden: JA | Elektrische Kentnisse vorhanden: NEIN | Messgerät vorhanden: NEIN

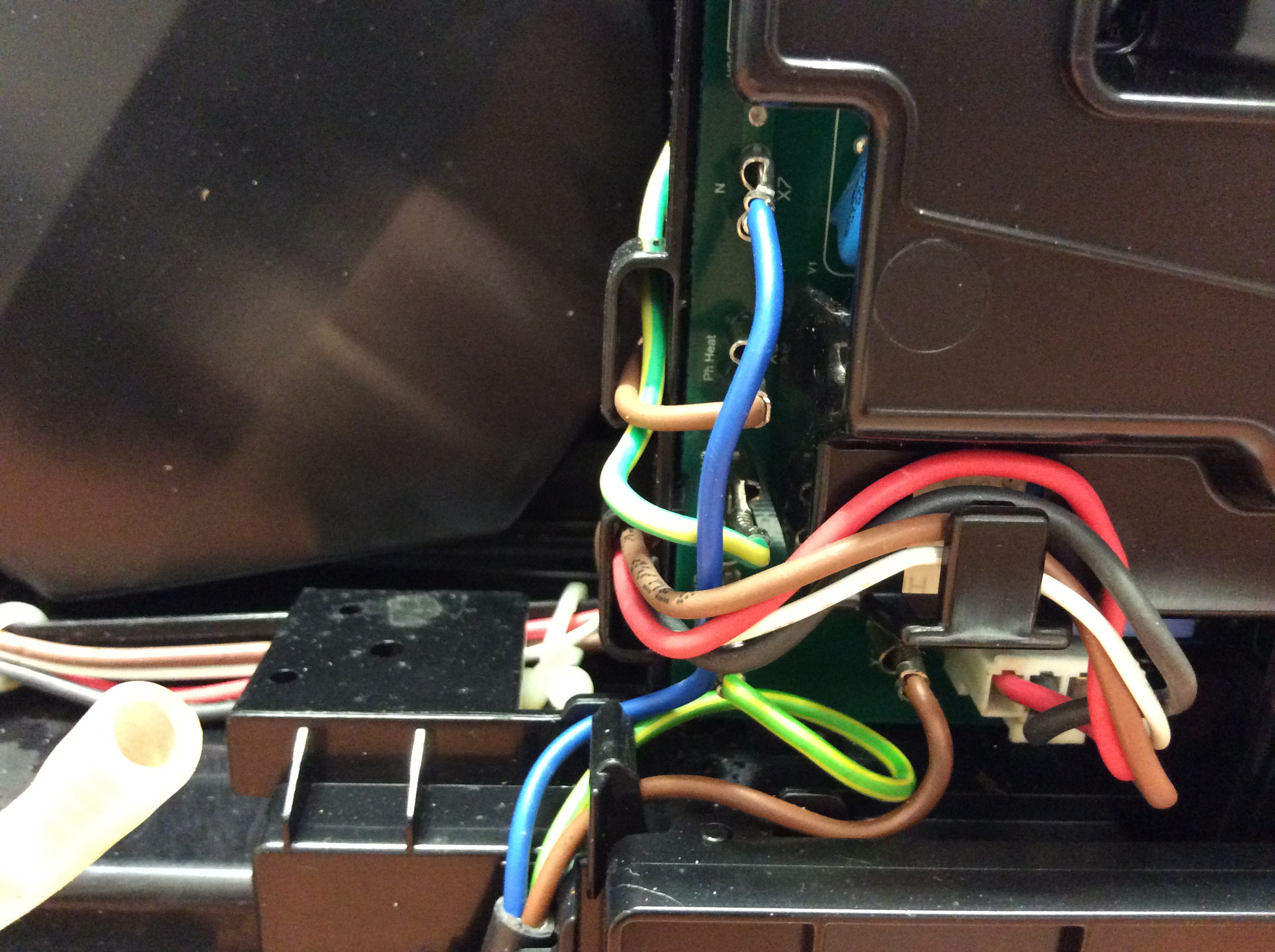

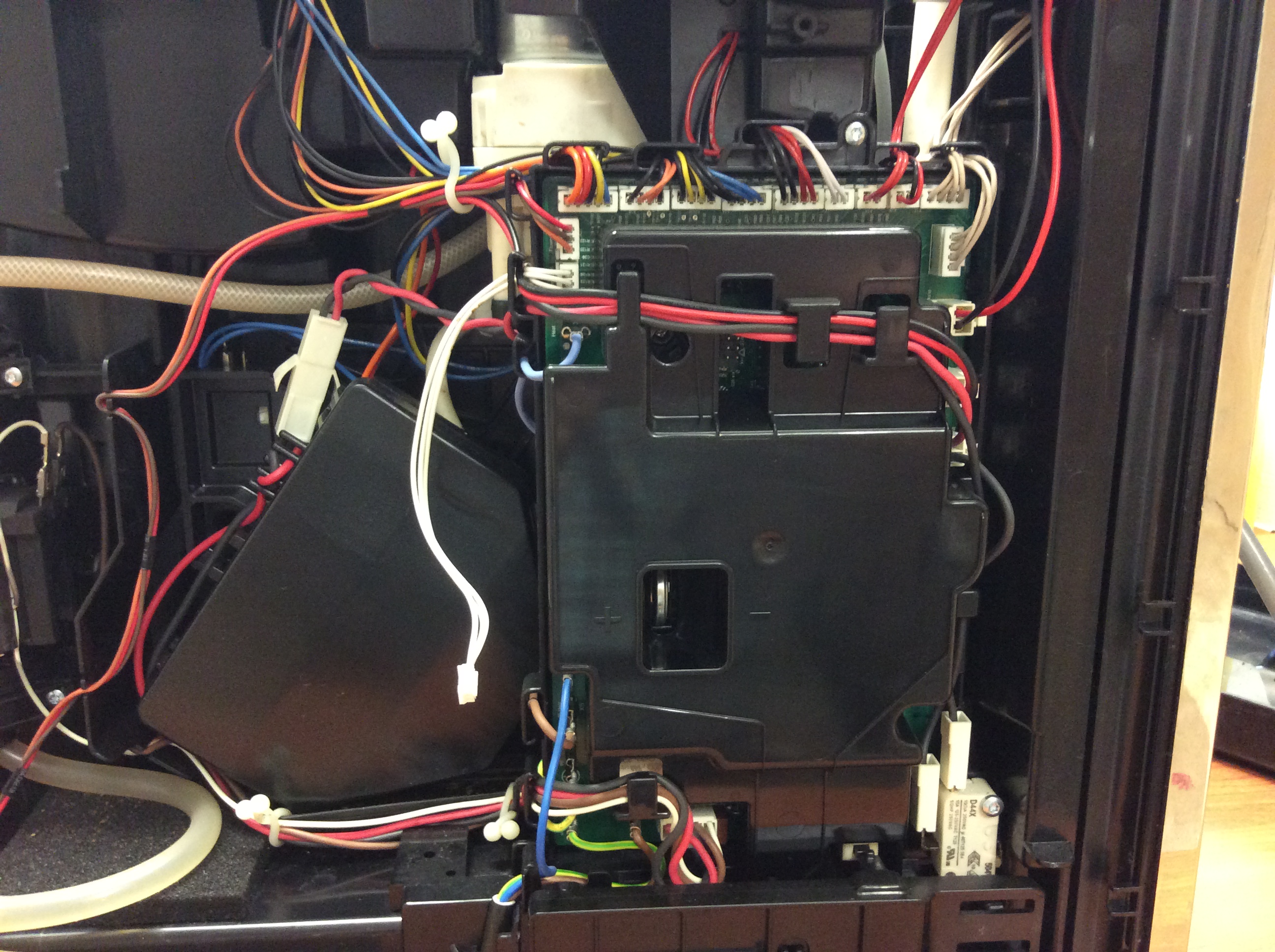

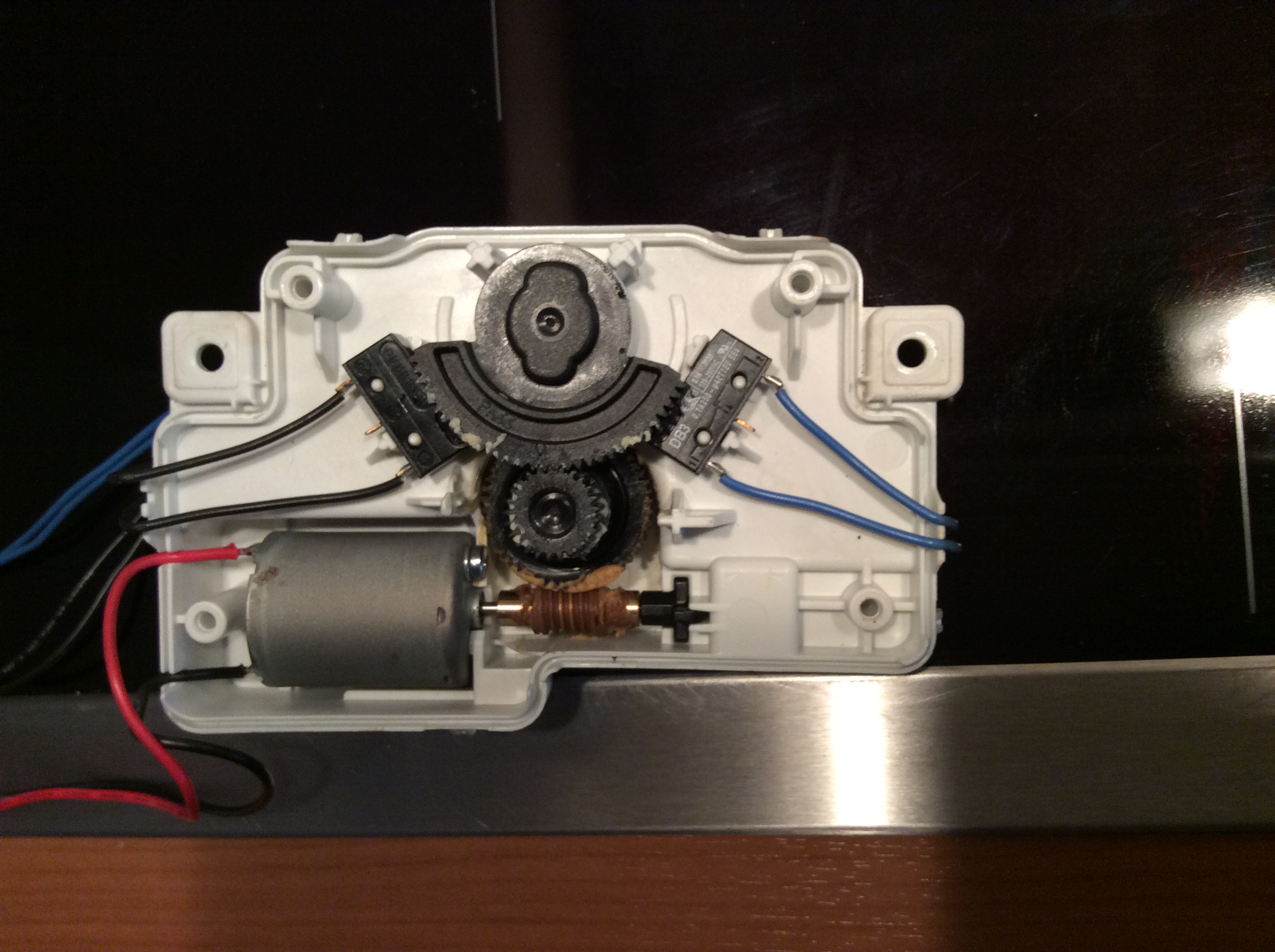

    • Habe mal vor ein paar Jahren ein paar Bilder gemacht:
      Vielleicht helfen die weiter:
      Die ersten drei sind von einer F75/0-201 und die letzten
      zwei von einer F77/0-101. Sollten also soweit zu Deiner
      Maschine passen.

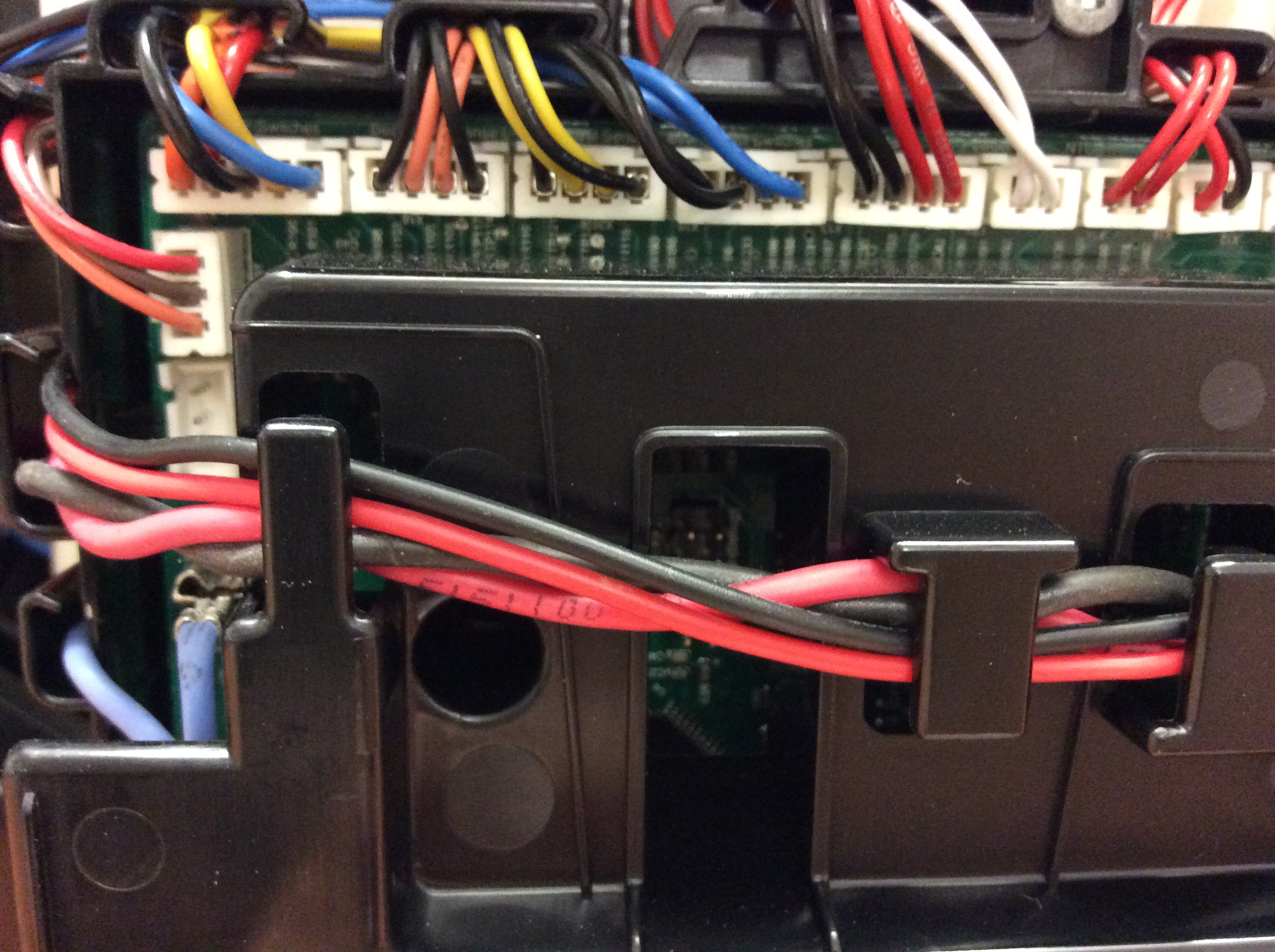

      Die drei 4-fach Stecker für Microschalter (blau/schwarz)
      und Bohnenerkennung (gelb/schwarz - orange/schwarz)
      kommen links oben an die Steuerung. Die Farben der

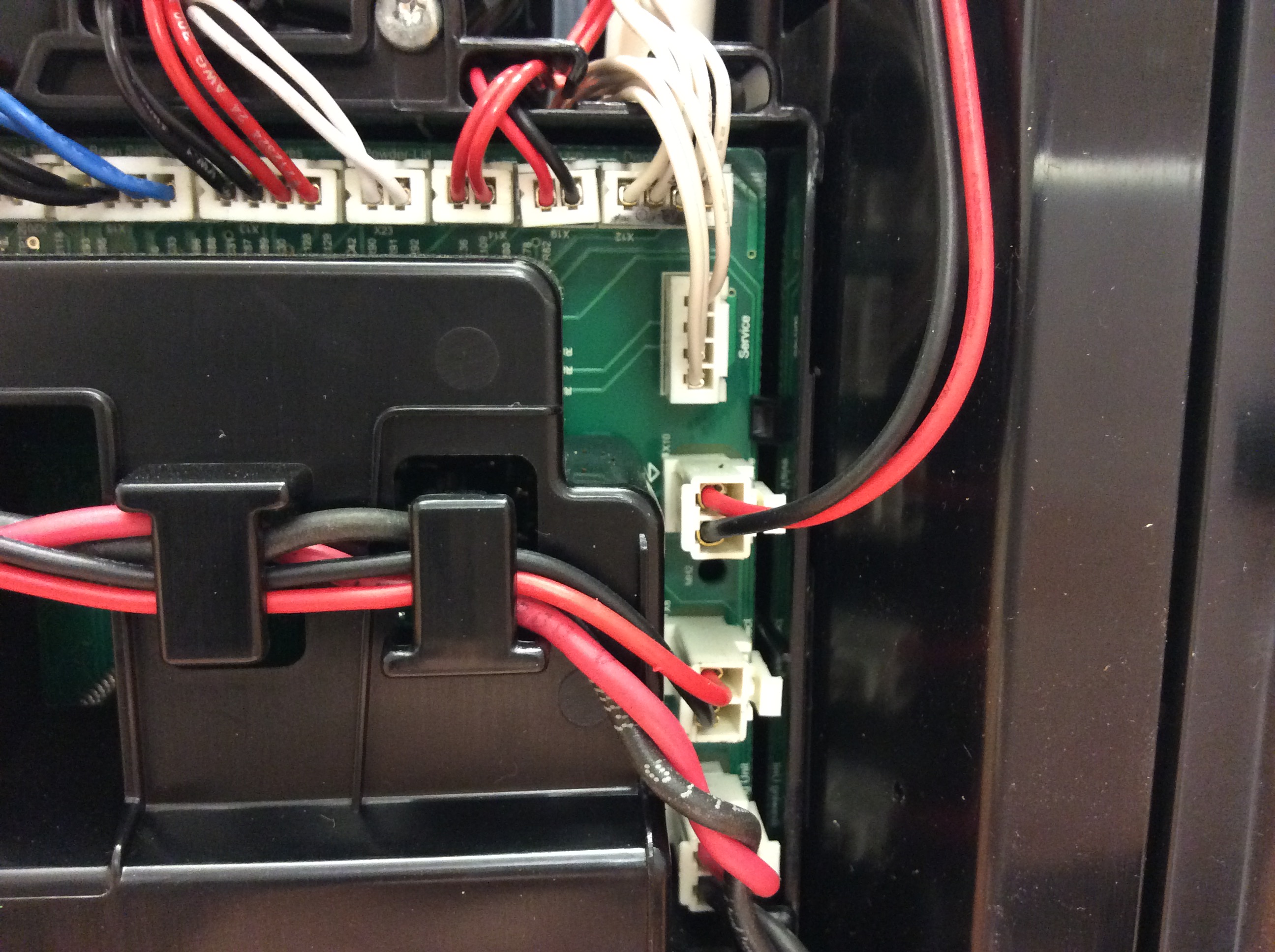

      Stecker sind zu sehen. Das rot/schwarze Kabel für den
      Motor kommt evtl. (weiß es nicht auswendig) nach rechts
      als einer (vielleicht der mittlere) der 3 ähnlichen Stecker.
      Die Platine sollte aber soweit auch beschriftet sein, dass
      man das erkennen kann.

      Gruß
      BS
