Melitta Caffeo Barista F 780 - 100 - Bauteilidentifikation

kolmberger · 27. März 2020, 09:40

Hersteller: Melitta | Typ-/Modell: Caffeo Barista F 780 - 100 | ca. Baujahr: 2017

Hallo Freunde des Kaffees,
kann mir jemand behilflich sein, bei der Identifikation dieses Bauteils?
Maße sin 25x10x8 mm (LxBxH)

Danke!

Mechanische Kenntnisse vorhanden: JA | Elektrische Kentnisse vorhanden: JA | Messgerät vorhanden: JA

sb_NUE · 27. März 2020, 16:41

Die Dichtung gehört oben in den Kopf der Brüheinheit über dem Steigrohr.

Wenn die fehlt, erklärt sich Dein Problem in anderen Thread.

kolmberger · 27. März 2020, 17:20

Wird ausprobiert, Danke!
Ich kenn mich nicht erinnern, dass dieses Teil in den Rep. Anleitungen erwähnt wird. :huh:

sb_NUE · 27. März 2020, 17:24

Gibt's für die neuen Brüheinheiten überhaupt eine Anleitung?

Heini-22 · 27. März 2020, 17:28

Wenn das Teil fehlt, läuft dein Kaffee überall hin, nur nicht in die Tasse.
Der kleine Nippel auf dem Teil verschliesst ein Loch in der Brühgruppe, wenn diese hoch gefahren ist.
Wenn du die Brühgruppe demontierst, kannst du im oberen Teil in den Gehäusehälften die Aussparung sehen, wo es hin gehört.
(Vermutlich hattest du die Brühgruppe auseinander, gell?)

sb_NUE · 27. März 2020, 17:32

Die Dichtung zu vergessen ist momentan irgendwie in Mode, oder?

Na wenigstens ist sie noch da und nicht wurde nicht verloren.

Heini-22 · 27. März 2020, 17:34

sb_NUE schrieb:

Die Dichtung zu vergessen ist momentan irgendwie in Mode, oder?
Na wenigstens ist sie noch da und nicht wurde nicht verloren.

Sieht so aus. Kenn ich aus der Verwandschaft. :rolleyes:

"Hilfe, der Kaffee läuft nebenher."

kolmberger · 27. März 2020, 17:44

sb_NUE schrieb:

Die Dichtung gehört oben in den Kopf der Brüheinheit über dem Steigrohr.

Wenn die fehlt, erklärt sich Dein Problem in anderen Thread.

Heini-22 schrieb:

... Wenn du die Brühgruppe demontierst, kannst du im oberen Teil in den Gehäusehälften die Aussparung sehen, wo es hin gehört....

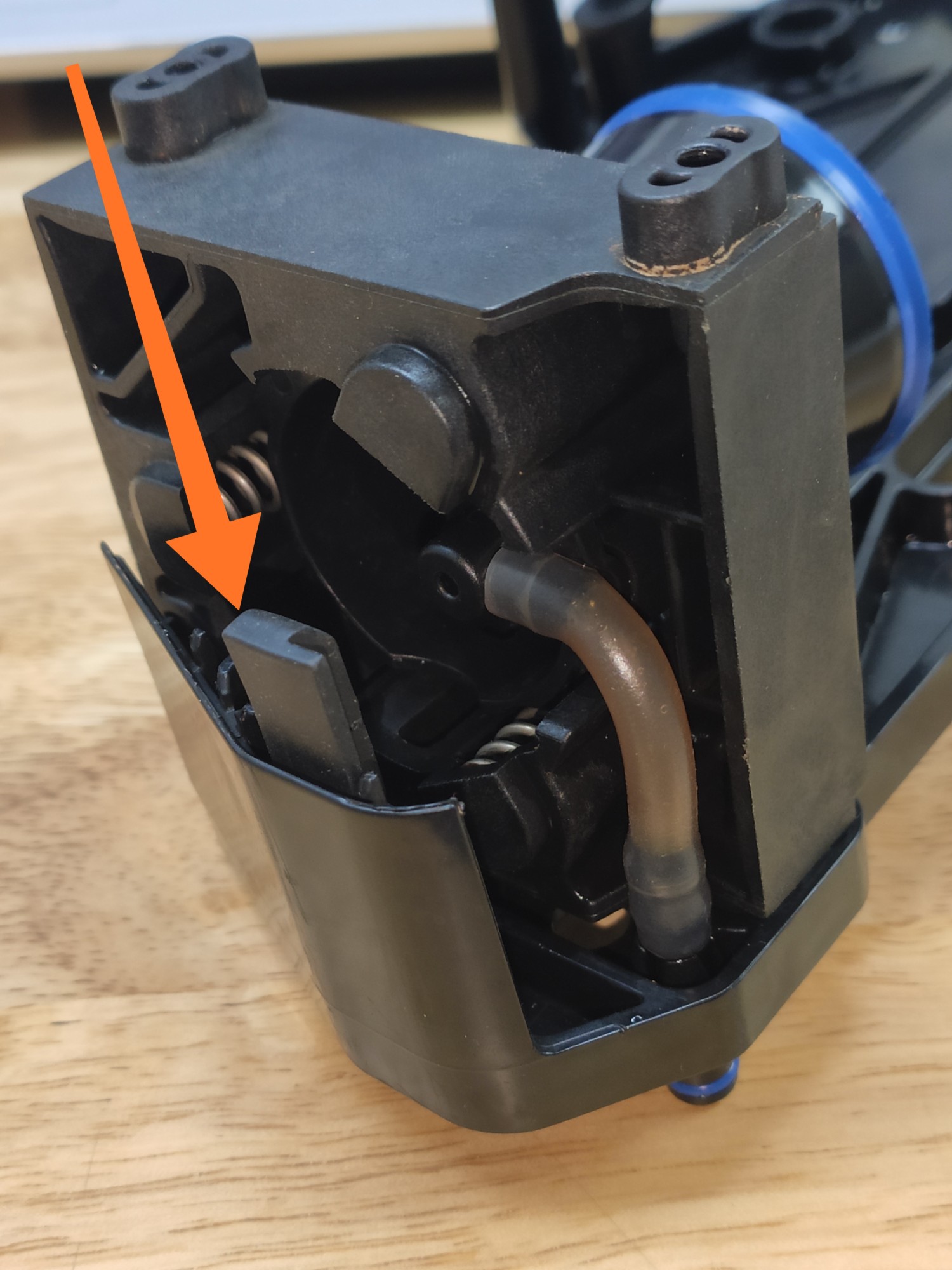

Nehme ich richtig an, hierhin?

kolmberger · 27. März 2020, 17:47

sb_NUE schrieb:

Gibt's für die neuen Brüheinheiten überhaupt eine Anleitung?

Hm, ich hatte angenommen, dass die verfügbaren einigermaßen aktuell sind. Wobei es da schon einige Abweichungen gibt, z.B. Gehäuse, oder Dichtgummi in Brüheinheit

sb_NUE schrieb:

Die Dichtung zu vergessen ist momentan irgendwie in Mode, oder?
Na wenigstens ist sie noch da und nicht wurde nicht verloren.

ja, leider ich auch.

sb_NUE · 27. März 2020, 17:54

Ja, Dichtung passt so. Bau zusammen und lass laufen.

Wegen der Anleitung musst Du dich an den Shop wenden. Wir im Forum haben da nix mit zu tun.

Heini-22 · 27. März 2020, 17:56

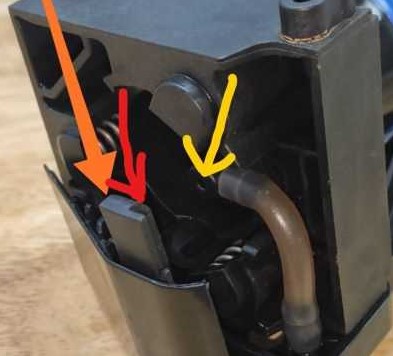

Roter Pfeil = in diese Aussparung einschieben so das der kleine Nippel auf der einen Seite Richtung Loch gelber Pfeil zeigt.

kolmberger · 27. März 2020, 18:03

sb_NUE schrieb:

Ja, Dichtung passt so. Bau zusammen und lass laufen.

Wegen der Anleitung musst Du dich an den Shop wenden. Wir im Forum haben da nix mit zu tun.

Schon erledigt, funktioniert wieder wie es soll!

Das mit der Anleitung habe ich nur infohalber erwähnt, hätte nicht gedacht, daß doch solche Abweichungen bestehen. Vielleicht gebe ich die Info an den Shop mal weiter. Was mich stutzig macht, im Service-Kit ist diese Dichtung nicht dabei, was mglw. noch ein hilfreiches Indiz gewesen wäre. Aber egal, man lernt ja nie aus. War die erste Revision der Barista, beim zweiten Mal passiert es (hoffentlich) nicht wieder.

Einen herzlichen Dank an @sb_NUE und @Heini-22.
[img]https://komtra.de/forum/wcf/images/smilies/thumbsup.png[/img] Nun kann ich wieder vor meine Frau treten, ohne funktionierende Kaffeemaschine wäre das gefährlich geworden.

Schönes Wochenende und bleibt gesund.

sb_NUE · 27. März 2020, 18:07

Die Dichtung ist nicht in den Kits, weil sie eigentlich nie kaputt geht.
Ein Problem hat man nur, wenn man sie verliert weil es sie nicht einzeln zu kaufen gibt.

Da bleibt dann nur die Bastellösung: komtra.de/forum/index.php/Thre…ter-oder-Br%C3%BChkolben/

BlackSheep · 28. März 2020, 07:56

Hallo,

es gibt sehr wohl eine Anleitung für die neue Version der Brüheinheit:
youtube-nocookie.com/embed/0yi9apcKaCA
Hier ist die angesprochene Dichtung auch fast durchgängig zu sehen.
Da diese aber nicht ausgebaut und nicht ersetzt werden muss, wird
sie nicht weiter beim Video behandelt.

Gruß
BS

Huberulli · 30. März 2020, 20:52

Hallo Heini-22

Kannst Du mir sagen wie Du das Bild hochgeladen hast?

Bei mir kommt immer Datei zu gross.

Heini-22 · 30. März 2020, 20:55

Ganz einfach, wenn es zu groß ist muss man es mit den passenden Programm verkleinern. Am Handy die Auflösung der Kamera verändern. Am PC bearbeite ich die Bilder mit den Programm Fotosizer.

Huberulli · 30. März 2020, 21:44

Mit dem Fotositzer kapiere ich leider nicht.
Kommt beim Hochladen wieder Datei zu groß.

Hab jetzt auch keine Lust mehr, hab den ganzen Tag mit Video und Bild Dateien herum getan.

Heini-22 · 30. März 2020, 22:24

Bilder in den linken Bereich reinziehen, rechts 25% auswählen und unten auf Start.

Heini-22 · 30. März 2020, 22:25

Bitte beachten, die verwendeten Bilder werden unter Bilder in Windows gespeichert. Oder du vergibst einen anderen Zielordner.
