Jura Impressa S7 Avantgarde - kein Wasser am Drainageventil nach Brüheinheitrevision

Danceman · 13. November 2019, 06:53

Robert123 schrieb:

Das Ventil ist komplett vergossen und sieht nicht danach aus, dass man es öffnen kann ohne es zu zerstören

Mir ist kein vergossenen Magnetventil bekannt, was natürlich nicht heisst das es das nicht auch gibt. Die 3 Varianten die ich kenne sind jedoch verschraubt. Entweder mit 4 kleinen Schrauben, oder die Stösselhülse ist eingeschraubt mit einer Schlüsselweite dran, oder man muss die Hülse selbst mit einer Zange ausdrehen weil es keine Schlüsselweite gibt (am oberen Ende ansetzen um nichts im innern zu verbiegen).
Du musst aber immer erst die Magnetspule abbauen um zu sehen wie es weitergeht. Die Spule ist entweder mit einer Mutter festgeschraubt oder durch ein Klemmblech gegen ein lösen gesichert.
Die Flussrichtung ist übrigens auf jedem (mir bekannten) MV markiert

pottler · 13. November 2019, 12:01

Danceman schrieb:

Robert123 schrieb:

Das Ventil ist komplett vergossen und sieht nicht danach aus, dass man es öffnen kann ohne es zu zerstören

Mir ist kein vergossenen Magnetventil bekannt, was natürlich nicht heisst das es das nicht auch gibt. Die 3 Varianten die ich kenne sind jedoch verschraubt.

Dem schließe ich mich an.

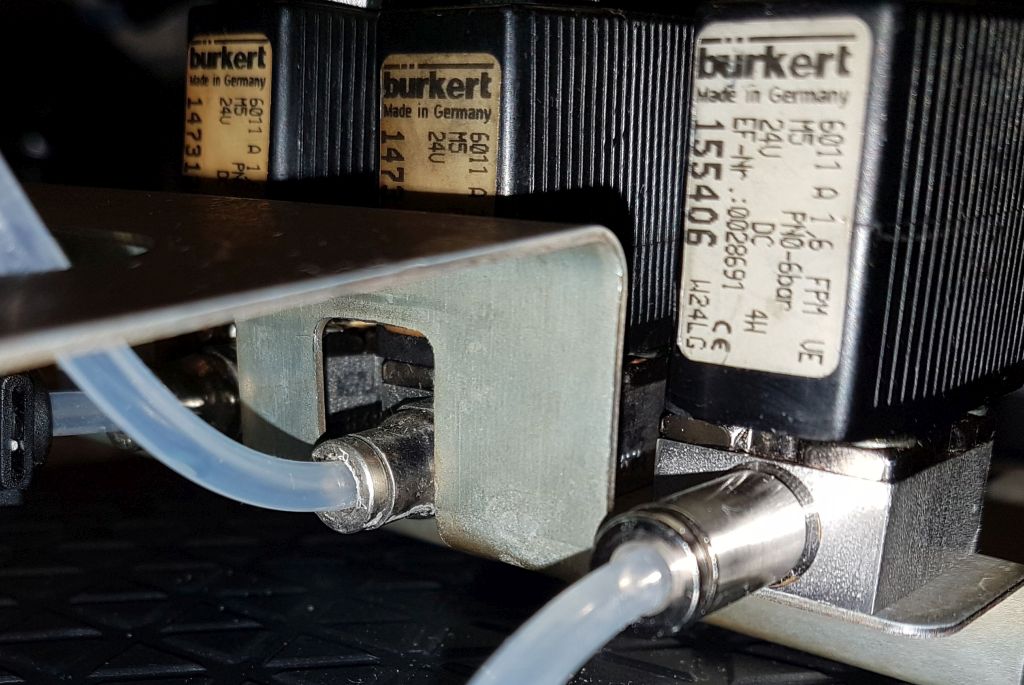

Das sind die "drei von der Tankstelle"

aus ner Franke /Jura X7 . Unsere Händler vor meiner Türe wollten mir keine Ersatzteile dazu beschaffen, wenn nur das ganze Ventil für über 100Euro das Stück.

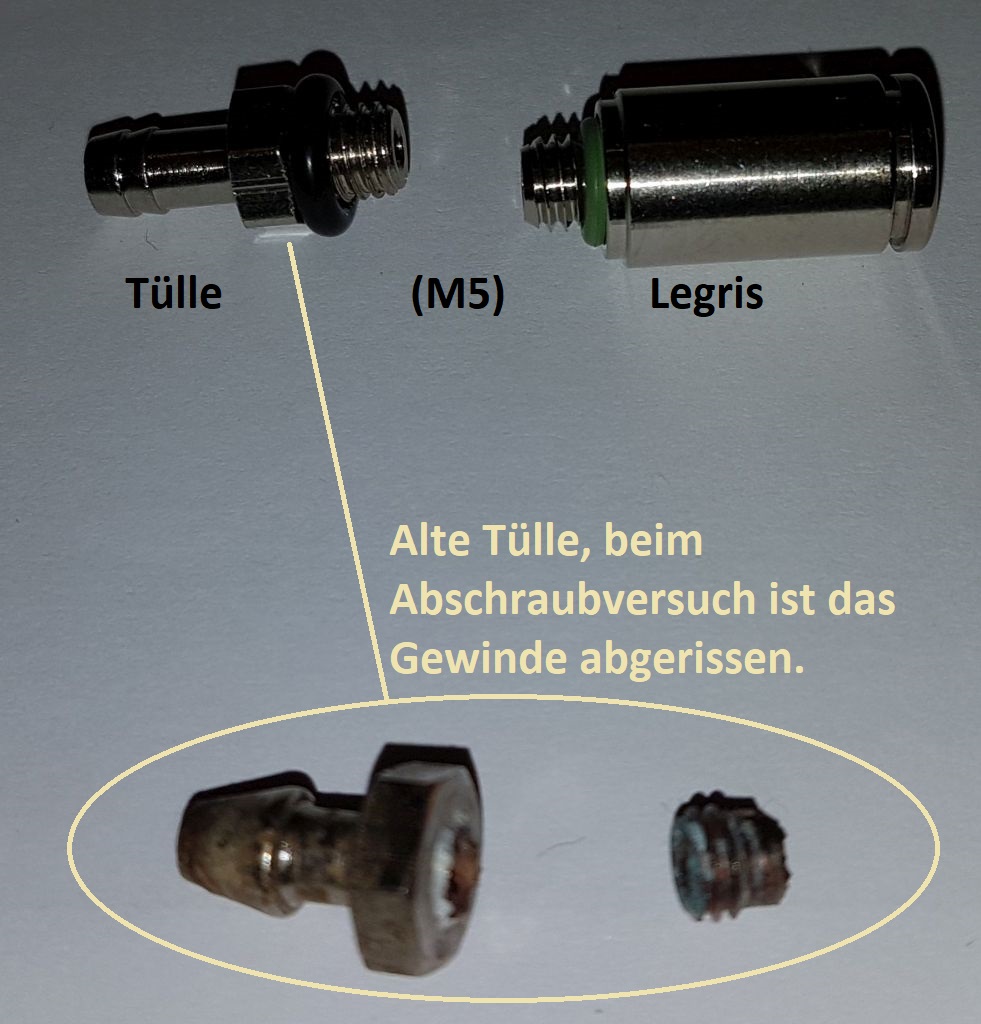

Naja, da war ich gezwungen online nach den Tüllen und Legrisanschlüssen zu suchen(M5er Größe).

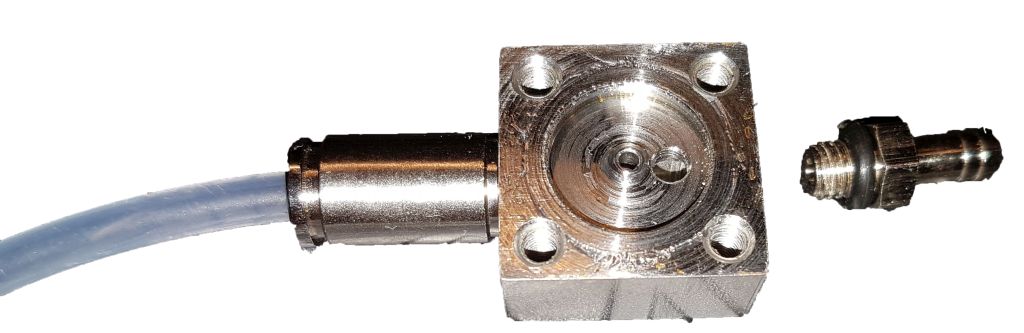

So sehen die einzelnen von Innen aus. Hier Variente 1 mit 4 kleinen Schrauben unter der Spule.

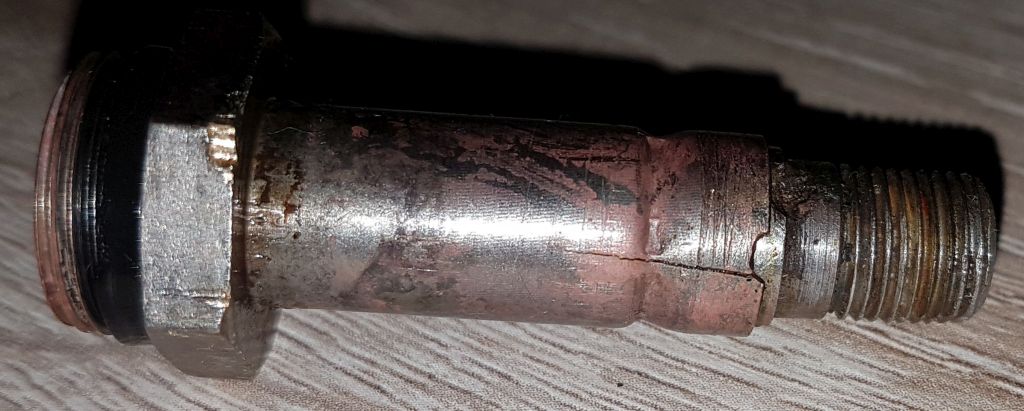

Es folgt ein Ventilrohr, bei dem ein Riss zur Undichtigkeit eines Ventiles der Grund war.Was oben mit eine Mutter die Spule hält, unten am Messingkörper ist es drauf zu schrauben(Variante 2).

Jetzt folgt ein Bild aus einer S95 (Variante 3, da ist die Spule mit einer Klammer fest)

Tobias.L · 13. November 2019, 16:39

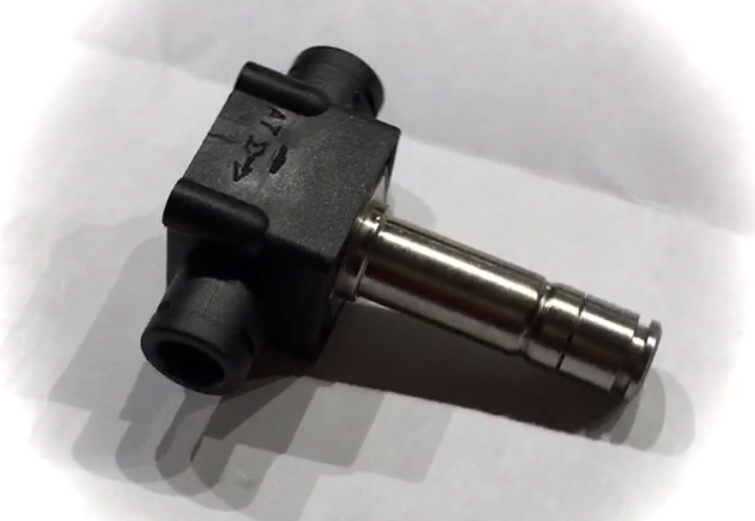

Hier ist es zerlegt, selbst ein billiges für DeLonghi kann man verwenden.

pottler · 13. November 2019, 17:07

Aha,das ist wohl für 230 Volt,dann gehts ja,doch Jura hat auch Ventile für 24Volt Gleichspannung.

Robert123 · 13. November 2019, 18:17

nachdem es jetzt 24 stunden im Entkalker gebadet hat kann ich nicht mehr durchpusten. Ich bau es mal ein und schau was passiert

Robert123 · 13. November 2019, 19:00

funktioniert

danke für die Hilfe

VG Robert

harry owl · 13. November 2019, 19:23

pottler schrieb:

doch Jura hat auch Ventile für 24Volt Gleichspannung.

aber nur in der X7 /X9
Grüße Harald

pottler · 13. November 2019, 19:54

Super dass es wieder funktioniert.Haste jetzt viel Geld gespart.

Und an die anderen,danke für Eure Infos und Tips!

Robert123 · 13. November 2019, 19:59

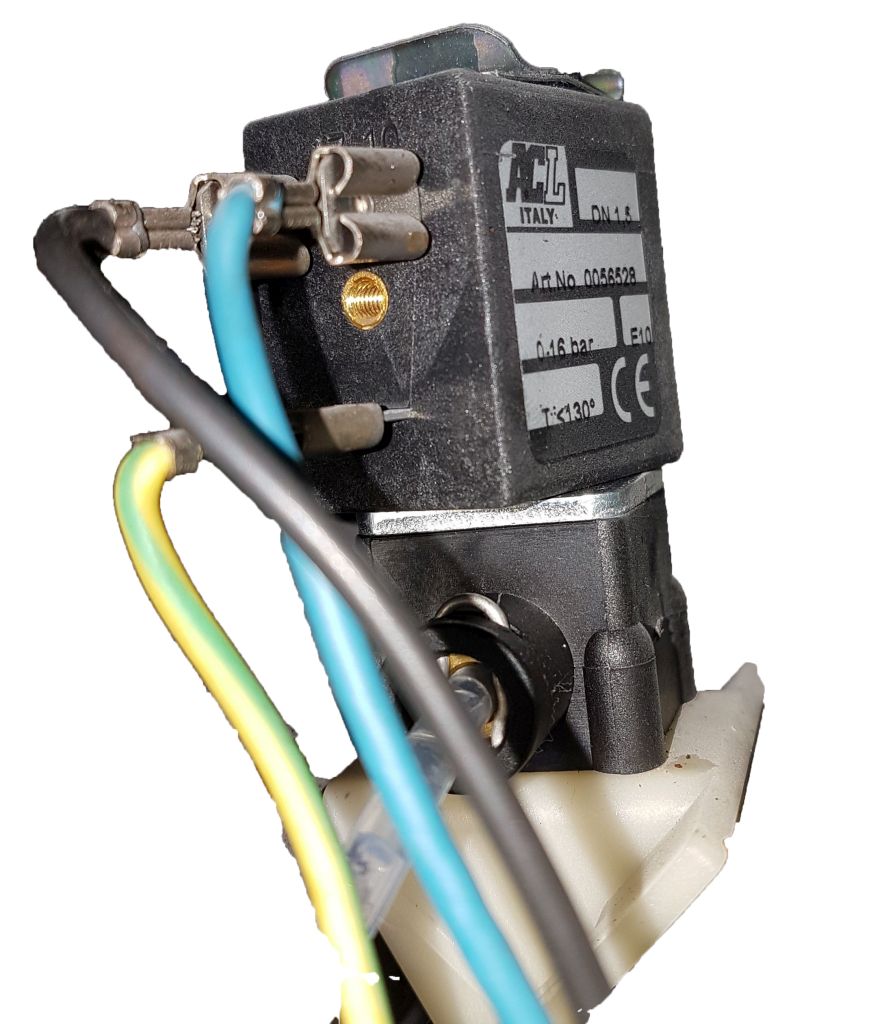

bei mir ist diese Variante drin

Im zerlegten Zustand kam heißes Wasser und auch Kaffe raus

Nach dem Zusammenbau bleibt es jetzt bei System füllen und aus dem Dampfrohr kommt nur etwas Luft raus. Woran kann das denn jetzt liegen? Kann es sein, dass das MV jetzt nicht mehr auf macht?

Komischer weise wollte das System ohne die Verkleidung nicht füllen.

VG
Robert

Robert123 · 13. November 2019, 20:16

irgend was ist komisch, ich konnte jetzt einen Kaffe machen aber es kommt zu viel Wasser in der Treberschale an und beim Dampf kommt nichts raus.

Kann man das MV irgendwie testen ob es auf und zu macht?

VG
Robert

Heini-22 · 13. November 2019, 21:34

Du kannst an den Anschlüssen des MV mit einem Multimeter den Durchgang/Widerstand messen.
Zusätzlich auch an der Zuleitung messen, ob überhaupt Strom am MV ankommt.
Aber Vorsicht! Strom mach klein, schwarz und hässlich.

pottler · 13. November 2019, 21:52

das gezeigte MV hatte ich bisher nicht in den Fingern.Zur Not mal in die Hand nehmen und mit dem Schraubendrehergriff oben wo die Mutter dran kommt paar drauf klopppen ubd dann von unten auch mal.Das klappte ab und zu.

harry owl · 13. November 2019, 22:57

Hallo
schau euch einfach mal den link von Tobias an ist ein super Foto
und ob der Magent zieht ist doch ganz einfach zutesten
wenn er Angesteuert wird muß er auch einen Schraubenzieher oben an der Klammer anziehen .
War denn der der Kolben lose?

BlackSheep · 14. November 2019, 05:45

Robert123 schrieb:

bei mir ist diese Variante drin

War da nicht noch ein Blech drüber geschraubt an der Seite mit dem Turm?

Gruß
BS

Robert123 · 15. November 2019, 16:02

ja, da ist ein Blech dran geschraubt und ein O-Ring dann kommt der Magnet mit der Blechspange zur Befestigung.

Ich habe keinen link in der Antwort von Tobias.

Das mit dem Schraubenzieher und dem Durchmessen probier ich aus.

Vg
Robert

Tobias.L · 15. November 2019, 16:05

Das Wort 'Hier' kannst du oben anklicken, der Hyperlink ist nicht explizit hervorgehoben, bzw nur leicht an der anderen Farbe, bei einem Mouse over siehst du es :whistling:
