DeLonghi ESAM 6600 PrimaDonna - Meldung: Bitte warten

baider · 22. Januar 2020, 15:40

Hersteller: DeLonghi | Typ-/Modell: ESAM 6600 PrimaDonna | ca. Baujahr: 2007

Hallo hier im Forum,
Nachdem ich seit 14 Tagen fast jeden Artikel über die ESAM 6600 Primadonna gelesen habe und doch nicht weiterkomme, muss ich euch mal fragen...
Ein ähnlicher Fall ist im Forum bekannt.
Ich schalte die Maschine ein, Brühgruppe oben. Im Display erscheint Autodiagnose und dann bitte warten... und warten... und warten ENDE
Lt. Jokel kann man es mit dem BGR und den T4 probieren
Habe daraufhin den Brückengleichrichter und den T4 3570 getauscht - kein Erfolg

Weiß nicht mehr weiter...
Über eure Hilfe würde ich mich freuen

Mechanische Kenntnisse vorhanden: JA | Elektrische Kentnisse vorhanden: JA | Messgerät vorhanden: JA

jokel · 22. Januar 2020, 16:10

Kommst du in den Testmodus und kannst dort die Brühgruppe verfahren?

baider · 22. Januar 2020, 16:12

Hi Jokel,
in den Testmodus komm ich leider nicht." Load test mode" bleibt fest auf dem Display...

MikeAstra · 22. Januar 2020, 16:26

Servus,

baider schrieb:

" Load test mode" bleibt fest auf dem Display...

dann hier weiter lesen:
komtra.de/media/files/DeLonghi…amme-66xx-A6531004050.pdf

Hast du die Widerstände des Thermoblocks und der Dampfheizung (incl. der Thermostate) gemessen?

baider · 22. Januar 2020, 17:29

Hallo MikeAstra,
der normale Testmodus geht nicht. Der 2. mit Tassenzähler und Wasserbezug geht.
Bei den Messungen war fast alles okay. Lt. Widerstandsmessung pdf-komtra
Einzig... beim Motor (läuft aber beim Einschalten an) von 150kOhm langsam hoch bis 450kOhm und nicht 9MOhm
An der Pumpe mal 0,6MOhm und dann wieder 113,5kOhm
Netzstecker sowieso raus und Motor und Pumpe auch abgesteckt

Und nun?

baider · 22. Januar 2020, 17:33

sorry, noch was
Beim Werksreset wird Wasser angesaugt und läuft kalt beim HW Auslauf raus
Also Pumpe geht, Heizung nicht

jokel · 22. Januar 2020, 17:54

Beschreib mal genau, was beim einschalten passiert. Motor fährt wohin und wann kommt die Störung? Oder kommt keine Störung? Und schreib mal alle gemessene Werte rein

baider · 22. Januar 2020, 18:32

Ich stecke den Netzstecker ein. Der Motor läuft kurz im Uhrzeigersinn und brummt dann...
Im Display kommt zuerst Autodiagnose und dann "Bitte warten"

Kann es sein, dass der Motor kein Feedback bekommt, wenn er die Endstellung erreicht hat?

Heizung Thermoblock 41,9Ohn
Thermosicherungen durchgängig
Thermosensor Heizung 107,9kOhm
Dampfheizung 52,3Ohm
Motor von 0,2 - 1,7kOhm !!!
Thermostat Dampf 111,8kOhm
Pumpe 1. Messung 0,7MOhm, 2. Messung 20kOhm, 3. Messung 0,7MOhm
Thermosicherung Dampfheizung durchgängig

Schöne Grüße
Anton

carosschatz · 22. Januar 2020, 19:00

Ich als alter starkstrom elektriker finde die Widerstandswerte des Motors ein wenig "abenteuerlich".

Wenn ein Motor nur noch brummt, dann stimmt was nicht. Ich kenne den Motor jetzt nicht konkret aber gehe mal davon aus dass er keinen Kondensator braucht, also dürfte der Motor einen Defekt haben.

Heini-22 · 22. Januar 2020, 19:24

Der Motor wird mit 230V Gleichspannung betrieben. Wegen links rechts Lauf. Das gibt es keinen Kondensator.

baider · 22. Januar 2020, 19:25

Hallo carosschatz,
der Motor brummt nicht nur. Er dreht sich, wie beschrieben, bis er auf Widerstand kommt. (Denke ich)

Heini-22 · 22. Januar 2020, 19:34

Fährt er denn nach dem einschalten erst nach unten?

baider · 22. Januar 2020, 19:39

Da auf der Motorplatine immer mit + und - gearbeitet wird, denkt man an Gleichstrom
Warum hat der Motor den Aufdruck 230V 50Hz? Das sieht für mich nach Welchselstrom aus...

Heini-22 · 22. Januar 2020, 19:44

Ne, laut diversen Schaltplänen wird gleichgerichtet und dann die Laufrichtung mit 2 Relais umgeschaltet. Das stimmt schon, das da 50 Hz draufsteht, aber einige Wechselstrommotoren laufen auch mit Gleichstrom.

Heini-22 · 22. Januar 2020, 19:46

de.wikipedia.org/wiki/Einphasen-Reihenschlussmotor

Pusche · 22. Januar 2020, 19:47

Hy, ist die Brühgruppe leichtgängig und geschmiert? Auch die dahinterliegende Antriebsspindel?

baider · 22. Januar 2020, 21:25

Hi Heini
Man lernt nie aus... (bin gelernter Kaufmann mit Interesse an Elektrotechnik)
@Pusche
Werde ich morgen gleich prüfen
Danke
Gruß Anton

pottler · 22. Januar 2020, 22:24

Hallöchen.
Die gemessenen Werte im K-Ohm Bereich der Thermostate sind zu hoch,die müssten kurzschlüssig sein.
Am besten immer ein Kabel von den Thermoststen (wie auch an der Verdampferheizung)ab ziehen und dann mal die Werte neu messen.Heizungen sind meist bei 40 bis 60 Ohm.
Beim Thermoblock musste etwas tricksen.Da die Kabel zur Leistungsplatine verfolgen,eins abziehen,dann oben am Block auch ein Kabel abziehen(da es zwei parallele Heizungen sind,eine oben ,eine Unterseitig des Blocks).
--eine Messstrippe ans abgezogene Kabel,die andere an den Dran gelassenen Kontakt,damit prüfste die untere Heizung.niederohmig,ist alles ok,hochohmig bzw. Unendlich ust sie hin.
Ist die untere Heizung ok?Dann einmal an den Kabelenden bei der Leistungsplatine messen(das abgezogene Kabel und das noch auf der Platine steckende) ,ist es niederohmig sind die Thermosicherungen ok,bei hochohmig sind sie zu tauschen.
Oben am Thermoblock die zweite Heizung messen.

pottler · 22. Januar 2020, 22:26

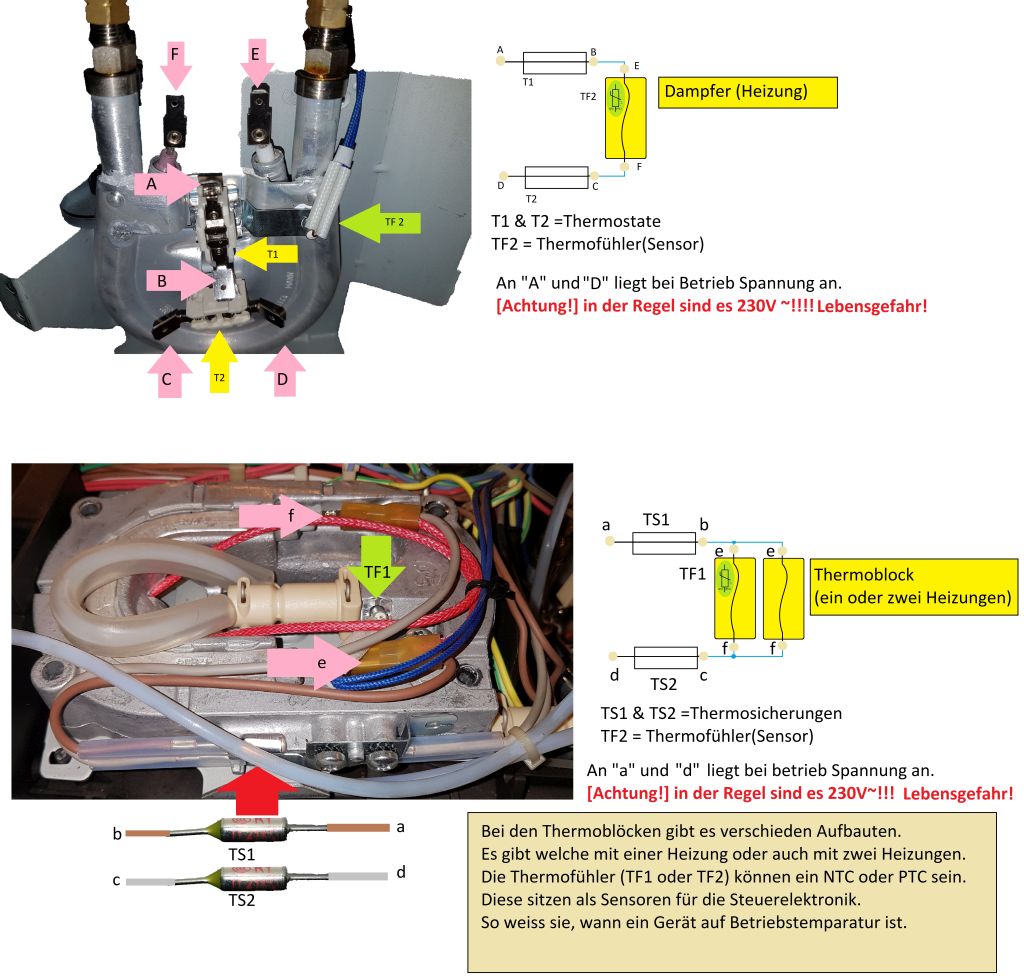

hier mal ne skizze zum veranschaulichen.

jokel · 22. Januar 2020, 22:41

baider schrieb:

Thermostat Dampf 111,8kOhm

pottler schrieb:

Die gemessenen Werte im K-Ohm Bereich der Thermostate sind zu hoch,die müssten kurzschlüssig sein.

Ich denke mal, die 111,8kOhm sollten am Temperatursensor gemeint sein oder?
Für mich scheint es am Motor zu liegen. Hast du vor dem messen die Kabel am Motor abgezogen?
