Hersteller: DeLonghi | Typ-/Modell: ESAM 5500.S Perfecta Cappuccino | ca. Baujahr: 2014

Guten Abend in die Runde.

ich habe ein Problem bezüglich meiner ESAM 5500 Perfecta Cappuccino.
In diesem Beitrag " Kaffee wird nicht richtig heiss" wurden mir schon Tipps gegeben.
Wie dort berichtet, habe ich im Zuge dessen die ganzen O-Ringe erneuert und auch
vorsorglich den Temperatur-Sensor am Thermoblock getauscht.

Soweit so gut, alles wieder zusammengebaut und dann wollte ich die Maschine wieder in Betrieb
nehmen. Der Thermoblock war durch die Tage und die Wartung vermutlich ohne Wasser, da
doch einiges nach Abklemmen der Schläuche rausgelaufen war.
Laut meiner Bedienungsanleitung gibt es jedoch kein spezielles Prozedere beim Einschalten.

Die Maschine machte einen kurz Test (laut Display) und war im Aufheizvorgang. Der Thermoblock
wurde heiss und qalmte nach kurzer Zeit.
Habe dann die Maschine sofort abgestellt.
Der Thermoblock war brüllend heiss.

Ich habe mir beim Demontieren des TB´s die Kabel und die Steckkontakte fotografiert.
Nur bei einem war ich mir nicht sicher, den habe ich leider nicht auf Bild festgehalten.

Vielleicht weiss jemand, ob diese Belegung bzw. der Steckplatz an der Platine der Richtige ist?





Zur Erklärung:

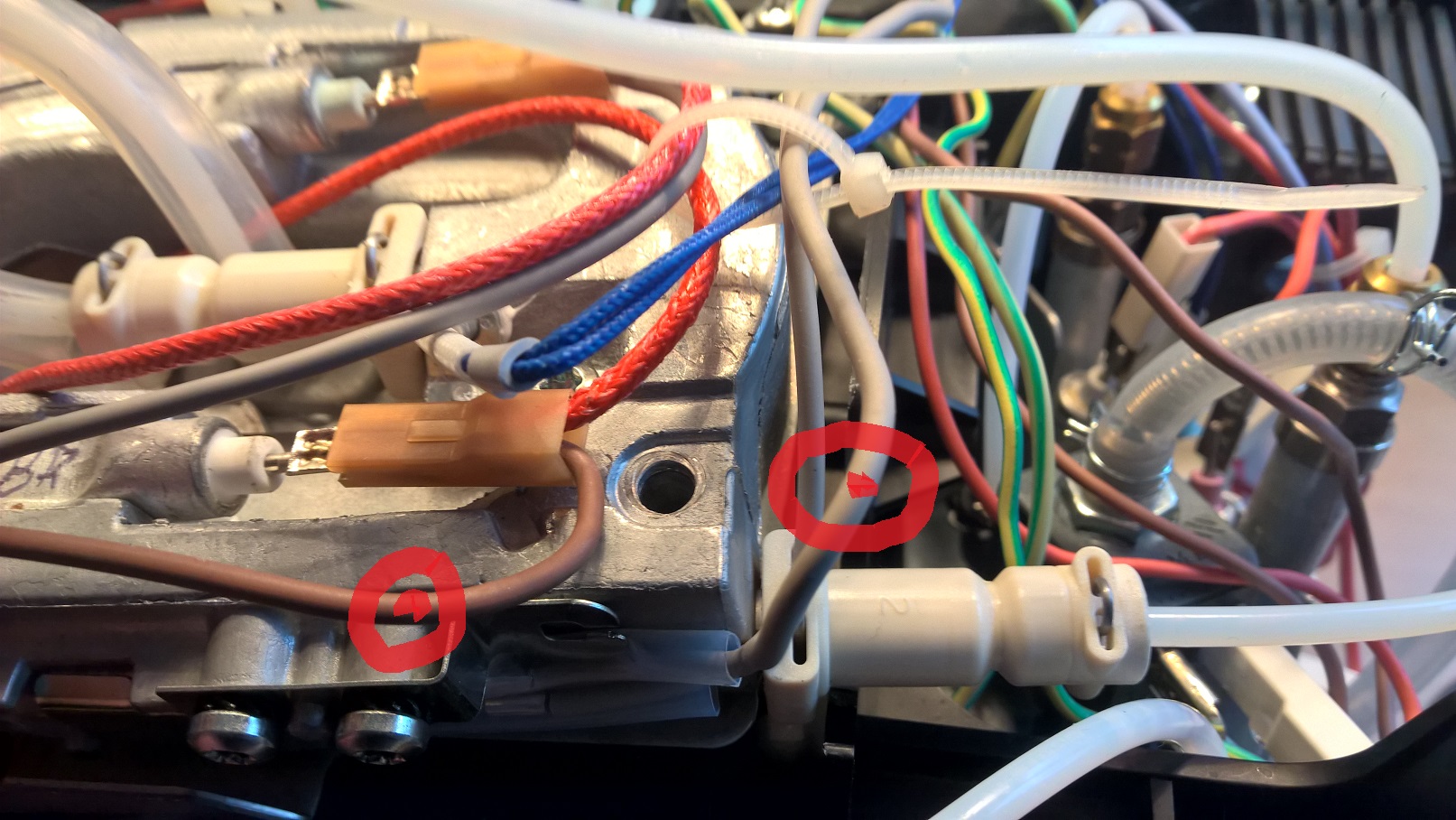

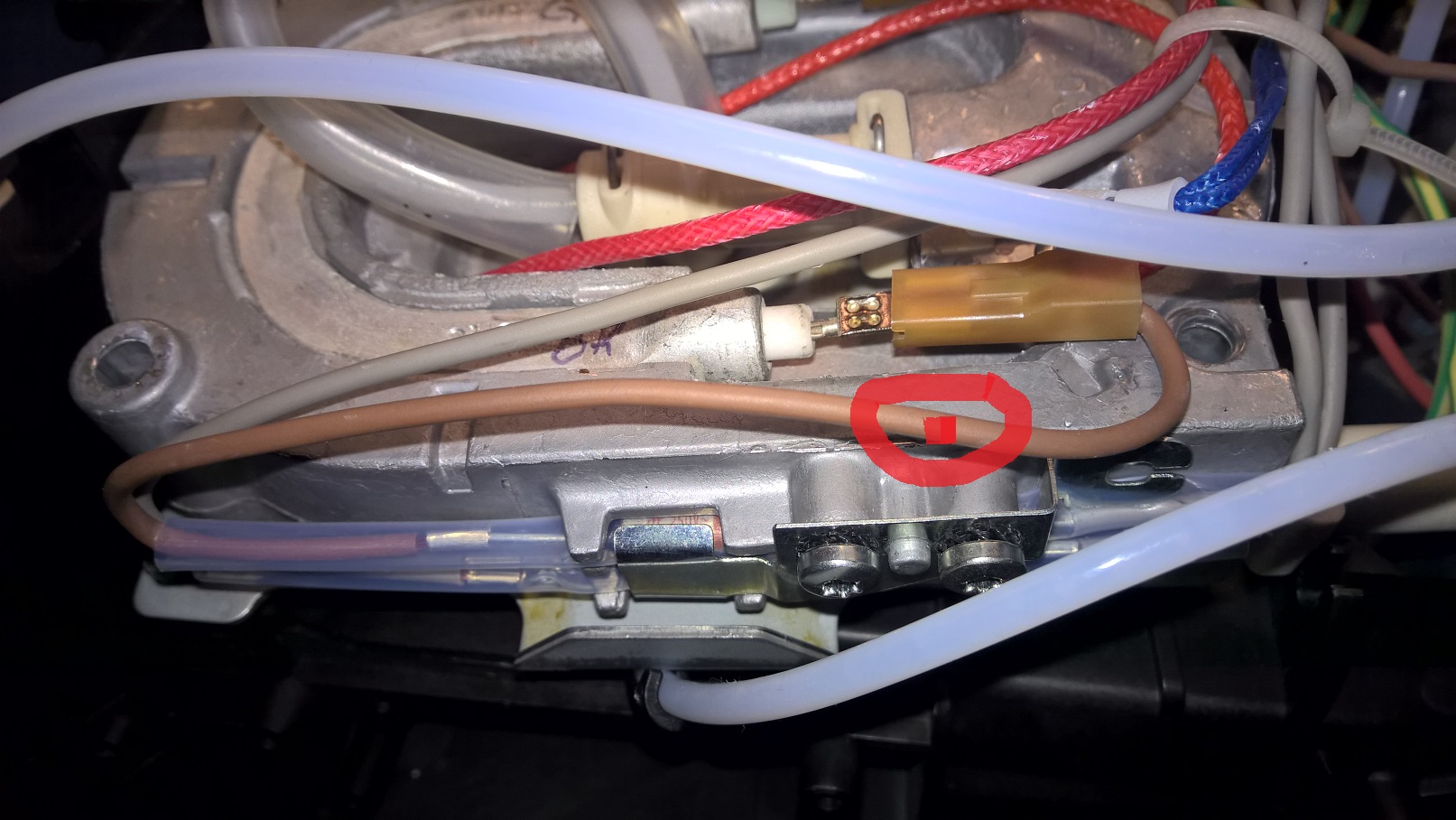

Das Kabel geht als braunes Kael vom TB (obere Seite), geht dann auf die Thermosicherung
und dann weiter als graues Kabel in Richtung Platine.

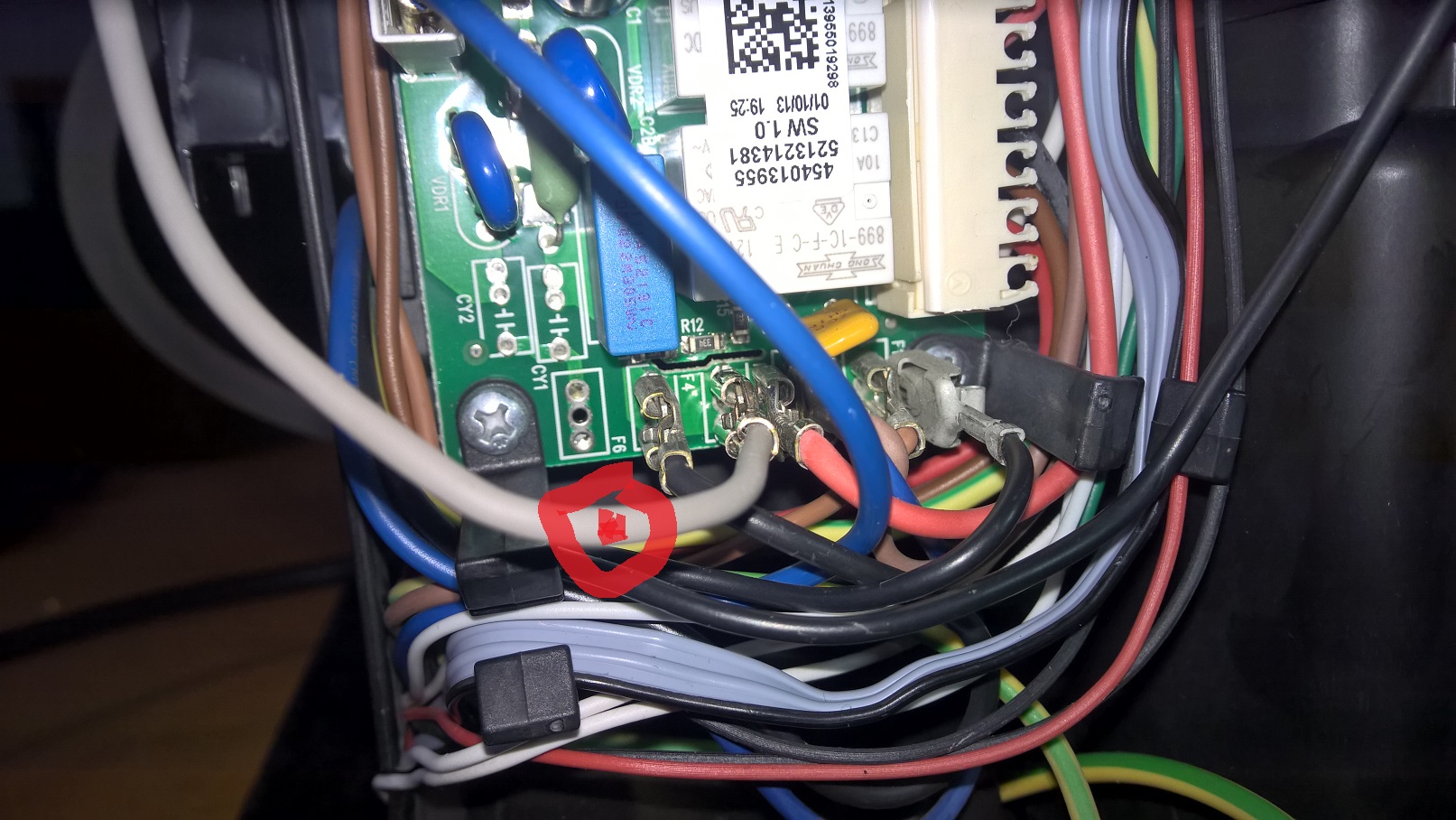

Dort steckt der Stecker am Steckplatz "F4". Ist das der Richtige? Von der Länge passt der gut da drauf.
Oder ist das der Masseanschluss und geht weiter unten an die beiden Steckkontakte der Erde (grün/gelb)?

Schalte ich nun die Maschine ein, dann steht dort im Display "Aufheizvorgang" Das dauert mehrere Minuten und dann kommt
die Meldung "Störung".

Der Thermoblock ist auch kalt, da ändert sich nichts mit den Minuten.

Im Testmodus habe ich mal die verschiedenen Punkte angesteuert. Die Dampfheizung funktioniert, die wird heiss,
am Thermoblock tut sich nichts.

Ich habe mal das ganze Programm abgearbeitet bezüglich der Messwerte:

- Heizung/Thermoblock -> oben/unten 42,7 Ohm mit angeklemmten Leitungen (ohne: 85,9 Ohm)
- 2 Thermosicherungen -> kein Durchgang (korrigiert)
- Thermosensor am TB -> 147 kOhm bei ca. 20°C
- Dampfheizung -> 52,6 Ohm
- Antriebsmotor -> 226 Ohm
- Thermosensor Dampfheizung -> 143,4 kOhm
- Wasserpumpe -> steigt über 18 MOhm und dann nicht mehr messbar
- die Anschlüsse der Thermoensoren an der Leitungsplatine haben bei abgesteckten Sensoren beide 18,8 kOhm
- 2 Dampfheizungs-Thermostate haben beide Durchgang

Ich bin mit meinem Latein am Ende. Die Werte vom TB sind ja anscheinend ok, aber er bleibt kalt.
Oder ist die Leiterplatine hin? Kann man das irgendwie überprüfen.

Bin dankbar für jede Hilfe und Anregung. Möchte gerne wieder leckeren Kaffee trinken

Gruß
Ralph

Mechanische Kentnisse vorhanden: JA | Elektrische Kentnisse vorhanden: JA | Messgerät vorhanden: JA

Ja, Wärmeleitpaste wurde verwendet.
Ein Vertauschen kann nicht sein, hatte nur den Thermosensor am TB ausgetauscht, also nur den Stecker an der Platine gezogen.

Da hat sich ein Komma eingeschlichen, sorry. 147 kOhm.

Moin,

also die zwei grauen Kabel, die auf die Platine kommen? Und dann einfach anschalten oder
im Test-Modus?
Dann ist schon mal richtig, dass der eine graue NICHT auf Erde kommt, wie ich zunächst
vermutet hatte?

Also, am oberen Steckkontakt auf der Platine (F9) liegen, bei aktiviertem Test-Modus 26,6 V an (ohne Aktivierung "P", also ohne Ansteuerung der Heizung. Mit Ansteuerung liegen dort an F9 67,2 V an.
am unteren Kontakt (F4) tut sich nichts, da liegen immer 0 V an.

Bitte genau schreiben, was ich machen soll.
"Hallo,zieh mal die 2 Kabel von den Thermosicherungen an der Platine ab und miss ob da Spannung kommt"

Wenn ich die zwei Stecker von der Platine abziehe, dann kommt doch oben am
TB nichts mehr an.

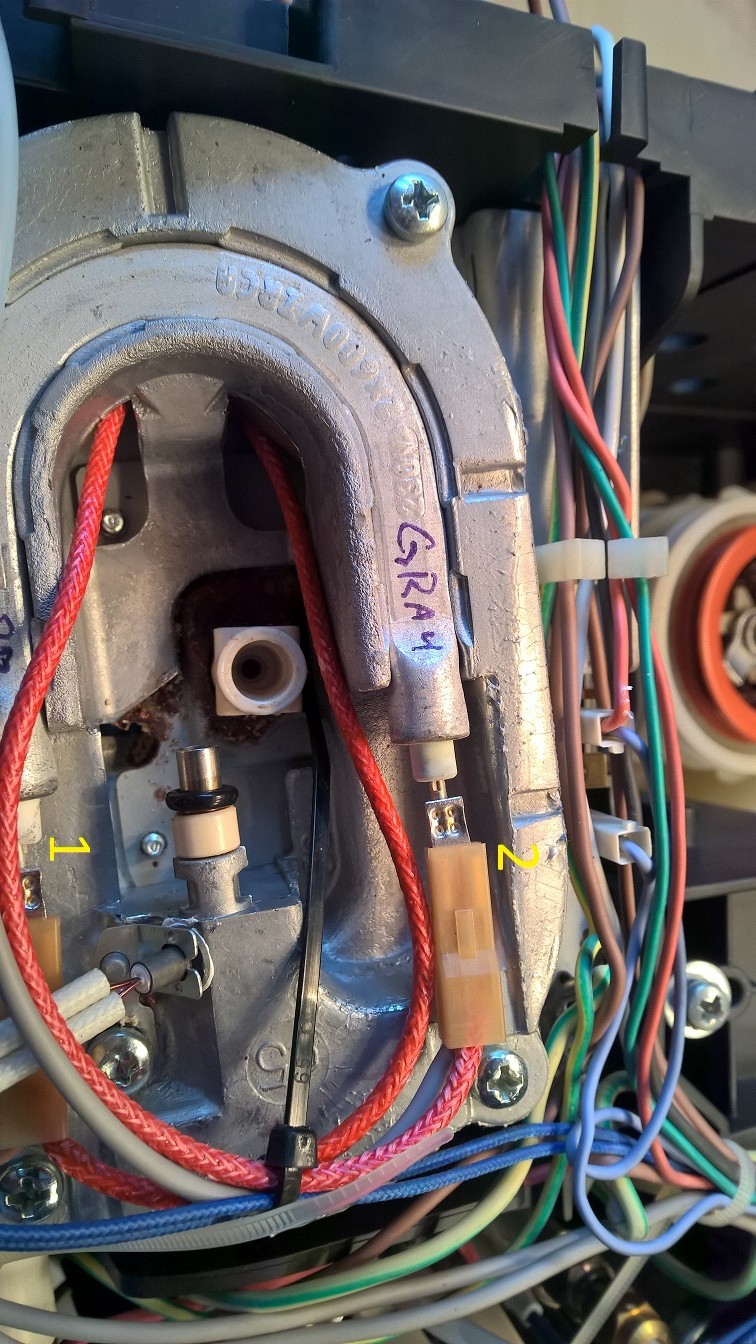

Lasse ich die Stecker an der Platine aufgesteckt und messe bspw. am Kontakt (siehe Bild, gelbe Zahl)
gegen Masse, dann knallts und die Sicherng fliegt raus.

Hallo Stefan,

wie kann ich denn jetzt überprüfen, ob die Leistungselektronik hin ist. Bevor ich so ein Bauteil
bestelle, möchte ich sicher sein, dass die ach wirklich defekt ist.

Vielen Dank.

Gruß
Ralph

Das hätte ich vorher wissen sollen. Gegeneinander liegen O Volt an.

Also, wie schon geschrieben. Im Test-Modus oben am TB die 2 Steckkontakte gegeneinander 0 Volt.
Und unten an der Leistungselektronik die zwei Stecker abgezogen und die 2 Kontakte F9 und F4 gegeneinander 67,9 Volt.

Hab´ die beiden Thermosicherungen nochmal überprüft, die sind beide durch. Kein Durchgangsmessung möglich.

Jetzt muss man nur herausfinden, warum nur 67 V an der Platine anliegen

Alles klar. Vielleicht meldet er sich nachher nochmal dazu.
